58.4V Vrla LFP ليتيم Lifepo4 شاحن البطارية 8S 12S 16S 18S مخصص

6 قطع
MOQ
To be negotiated
السعر
58.4V Vrla LFP ليتيم Lifepo4 شاحن البطارية 8S 12S 16S 18S مخصص
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
مواصفات
اسم المنتج: شاحن البطارية
الجهد المدخل: 100-240 فولت تيار متردد
جهد الشحن: 7-68V قابل للتعديل
نوع البطارية: LiFe ، LiFePO4 ، LFP
تيار الشحن: 1-30A قابل للتعديل
قوة الشحن: 1500 واط كحد أقصى
عرض: شاشة LCD
الشحن التلقائي: نعم..
تهمة ثلاثية: نعم..
التحكم عن بعد: فقط على نسخة
التواصل مع BMS: نعم..
إبراز:

58شاحن بطارية الليثيوم LifePO4 بقوة 4 فولت,شاحن بطارية الليثيوم ليفبو4 مخصص,شاحن VRLA مخصص

,

customized lithium lifepo4 battery charger

,

customized vrla charger

معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: CHARGERY
إصدار الشهادات: CE RoHS
رقم الموديل: C6830A ، C6830B
شروط الدفع والشحن
تفاصيل التغليف: 6 قطع كرتون واحد ، 19 كجم لكل كرتون
وقت التسليم: 3-10days تحت 200 قطعة
شروط الدفع: D / A ، D / P ، T / T ، MoneyGram ، ويسترن يونيون
القدرة على العرض: 1000 قطعة في الشهر
منتوج وصف

58.4V 18S LFP شاحن بطارية LiFe 8 12S 16S 18S 1A إلى 30A قابل للتعديل للدراجة الإلكترونية الدراجة النارية الإلكترونية ، مناسبة للكثير من بطارية الكيمياء كما هو موضح أدناه.

نوع البطارية عدد الخلايا الجهد الخارجي/V الشحن النهائي الجهد لكل خلية تيار الشحن التيار الحالي للشحن في المحطة/A وضع الشحن
دقيقة. النوع (ماكس)
ليبو 4S-16S 7-68 2.75 4.2 4.25 1.0-30A 5-60% الشحن المسبق ، CC / CV والحفاظ
ليثيوم أيون 4S-16S 7-68 2.5 4.1 4.15
الحياة 4S-18S 7-68 2 3.65 3.7
ليتو 5S-24S 7-68 1.5 2.7 2.7
Pb 6S-27S 7-68 1.75 2.4 2.5
      - ديلتا فولتاج /mV
      دقيقة. النوع (ماكس)
NiMH /NiCd السيارات 7-68 فولت 100 300 1000     سي سي



شاحن البطارية C6830B هو حل شحن موثوق به وعالي الجودة، تم تصميمه خصيصا لنظم البطارية في المركبات الكهربائية.مع القدرة على شحن ما يصل إلى بطاريات الليثيوم 16S عند 30A و 1500W عند AC90V ~ 265V، يمتلك حجمًا مضغوطًا يبلغ 68 مليمترًا فقط. تم دمج تقنيات مبتكرة لتحقيق كفاءة تصل إلى 92٪ مع الحفاظ على درجة حرارة داخلية أقل من 100 درجة مئوية.تشغيل الجهد وتعديل التيار يضمن دقة عملية الشحنلضمان سلامة البطارية


وضع العمل



وضع العمل الوصف نوع البطارية
التكلفة يجب على المستخدم اختيار نوع البطارية، وتعيين عدد الخلايا، وتيار الشحن، وتيار النهاية، والجهد النهائي لكل خلية، إعادة تشغيل الشحن والشحن التلقائي، 5 مراحل شحن البطارية إلى أي SOC LiPo، Li-ION، NCM، LiFe، LiTo، NiMh، NiCD، Pb/حمض الرصاص/VRLA
إعادة تشغيل الشحن تشغيل إعادة تشغيل الشحن، عندما ينخفض فولتاج البطارية إلى 5٪، والشحن سوف تبدأ مرة أخرى
شحن تلقائي تنشيط الشحن التلقائي، لا تحتاج إلى تعيين أي شيء، عندما تتصل البطارية إلى الشاحن، وسوف يبدأ الشاحن لشحن وفقا للإعدادات المسبقة تلقائيًا
شحن جهاز التحكم عن بعد تيار شحن جهاز التحكم الخارجي، بدء أو توقف
إمدادات الطاقة العمل كما SMPS، وPSU، والجهد الخارجي والتيار يمكن تعيين لا تربط أي بطارية بالشاحن





الخصائص

  1. ويتحكم المعالج الدقيق بشكل ذكي في الجهد الخارجي والتيار، والذي يتم معايرته بنسبة 100٪ قبل التسليم لتحقيق دقة الجهد والتيار بنسبة ± 1٪.
  2. يؤدي PFC النشط إلىتيار مدخل التيار المترددو أقل تداخل ، بما يتماشى معقوانين اللجنة الأوروبيةرقم 278/2009 و Energy Star الإصدار 2.0.
  3. التشغيل في جميع أنحاء العالم AC 90-265V يلغي الحاجة إلى أي مفاتيح بديلة ، مما يضمن التشغيل الآمن في جميع أنحاء العالم.
  4. كما تتميز الوحدة باستهلاك طاقة منخفض (أقل من 1 واط) في الوضع الخامل والمتوقف.
  5. ويمكن برمجة الجهد الخارجي من 10 فولت إلى 60 فولت ، ويمكن برمجة التيار الخارجي من 5A إلى 30A.
  6. يعرض شاشة LCD الملونة TFT في الوقت الحقيقي الجهد الخارجي والتيار والطاقة ودرجة الحرارة الداخلية.
  7. ويحتوي الشاحن على حماية من التيار الزائد والجهد الزائد والحمل الزائد والحرارة الزائدة والدائرة القصيرة لزيادة السلامة والموثوقية.
  8. اثنانمروحة تبريد ذكيةتشغيل وتعديل السرعة تلقائيًا بناءً على درجة الحرارة.
  9. ZVS/ZCS وتصحيح متزامنضمان أعلى كفاءة.
  10. الشاحن معتمد من قبل CE وله ضمان لمدة 24 شهرًا.

.



هناك نموذجان متاحان



وصف الوظيفة النموذج
C6830A C6830B
1.التحكم عن بعدتشغيل التيار بواسطة جهاز خارجي.
2تبدأ الشحن تلقائياً (شحن تلقائيوضع) بعد توصيل مصدر التيار المتردد والبطارية إلى الشاحن
3.إعادة تشغيل الشحنعندما تنخفض فولتاج البطارية 5-10٪
4.شحنة عاديةالوضع، نوع البطارية، عدد الخلايا وجميع معايير الشحن
5.وضع إمدادات الطاقة، 10-60 فولت قابل للتعديل، 5-30A قابل للتعديل
6.التواصل مع BMS ،تشغيل التيار الذي يتم التحكم به من قبل تشارجي بي إم إس، ومنع أي فولتاج الخلية من أكثر من شحن

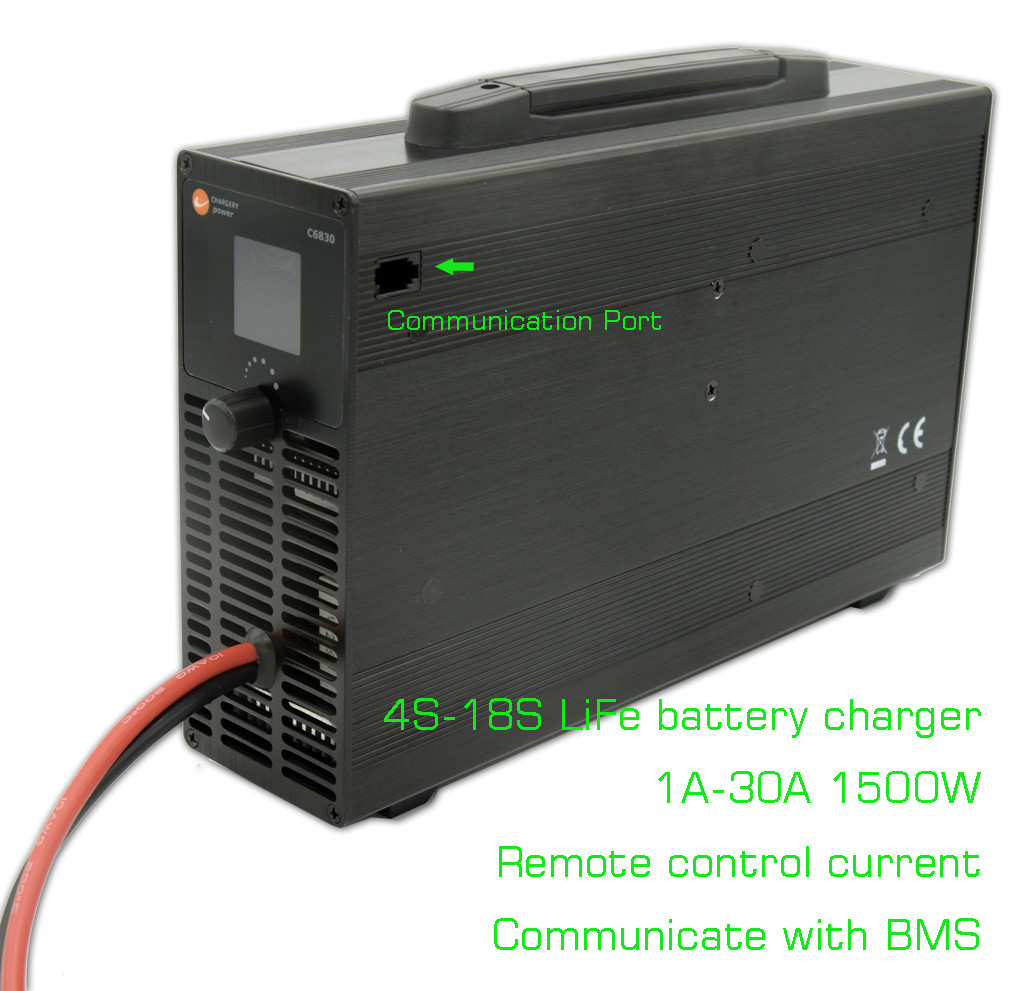

58.4V Vrla LFP ليتيم Lifepo4 شاحن البطارية 8S 12S 16S 18S مخصص 0

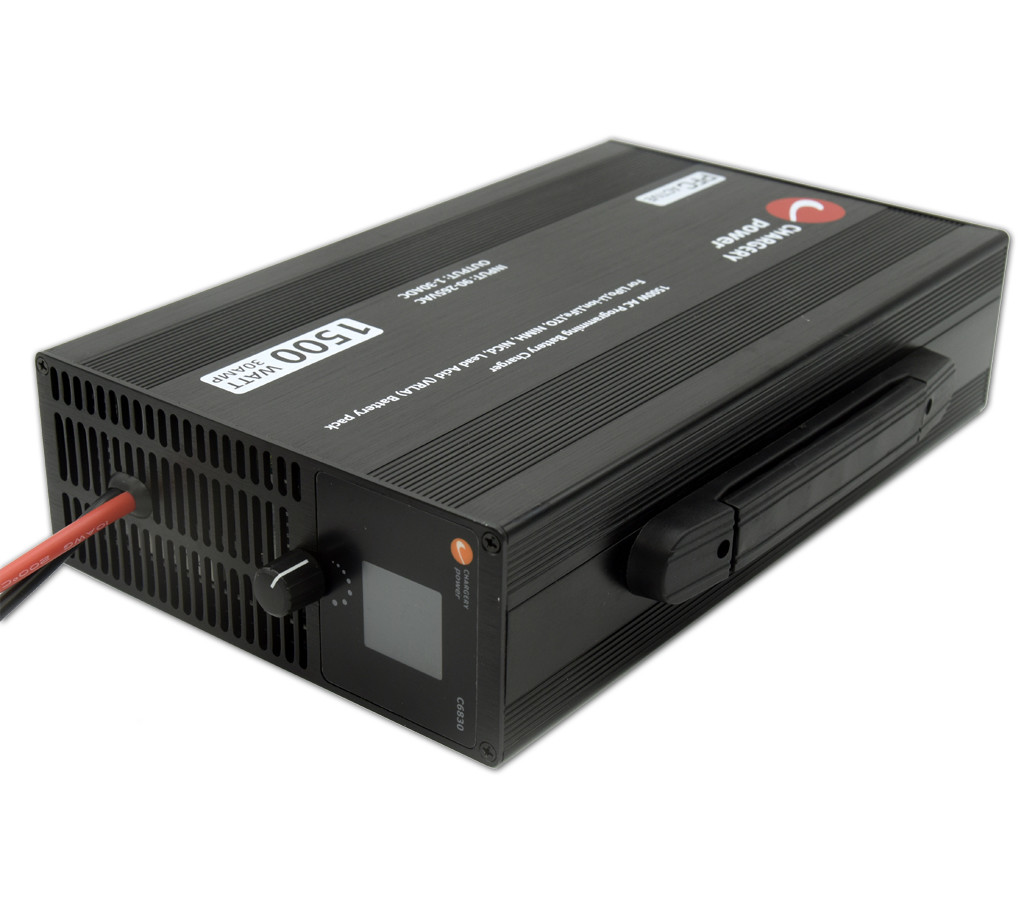

58.4V Vrla LFP ليتيم Lifepo4 شاحن البطارية 8S 12S 16S 18S مخصص 1



المواصفات



المعلمات المدخلة القيمة
الجهد القياسي AC110 / 220V
الجهد المسموح به AC90 ~ 265V
التردد المسموح به 50/60 هرتز
التكرار المسموح به 47 ~ 63 هرتز
الحد الأقصى لتيار RMS 18A @ 90V، 7.5A @ 220V
الكفاءة 94٪ عند 65٪ من الحمل وإدخال 220Vac
PFC النشط PF>0.99 عند 90VAC و 100% من الحمل؛ PF>0.97 عند 220VAC و 100% من الحمل
المعلم الخارجي القيمة
دقة الجهد ± 1%
الدقة الحالية ± 1%
تشغيل الجهد بطارية 4S-18S LFP قابلة للاختيار
تيار الشحن 1-30A قابلة للتعديل
القوة 1500واط كحد أقصى
الجهد الترددي 150mV
الميكانيكية القيمة
الحجم 280*170*68ملم
الوزن بما في ذلك الكابلات 3.1 كجم

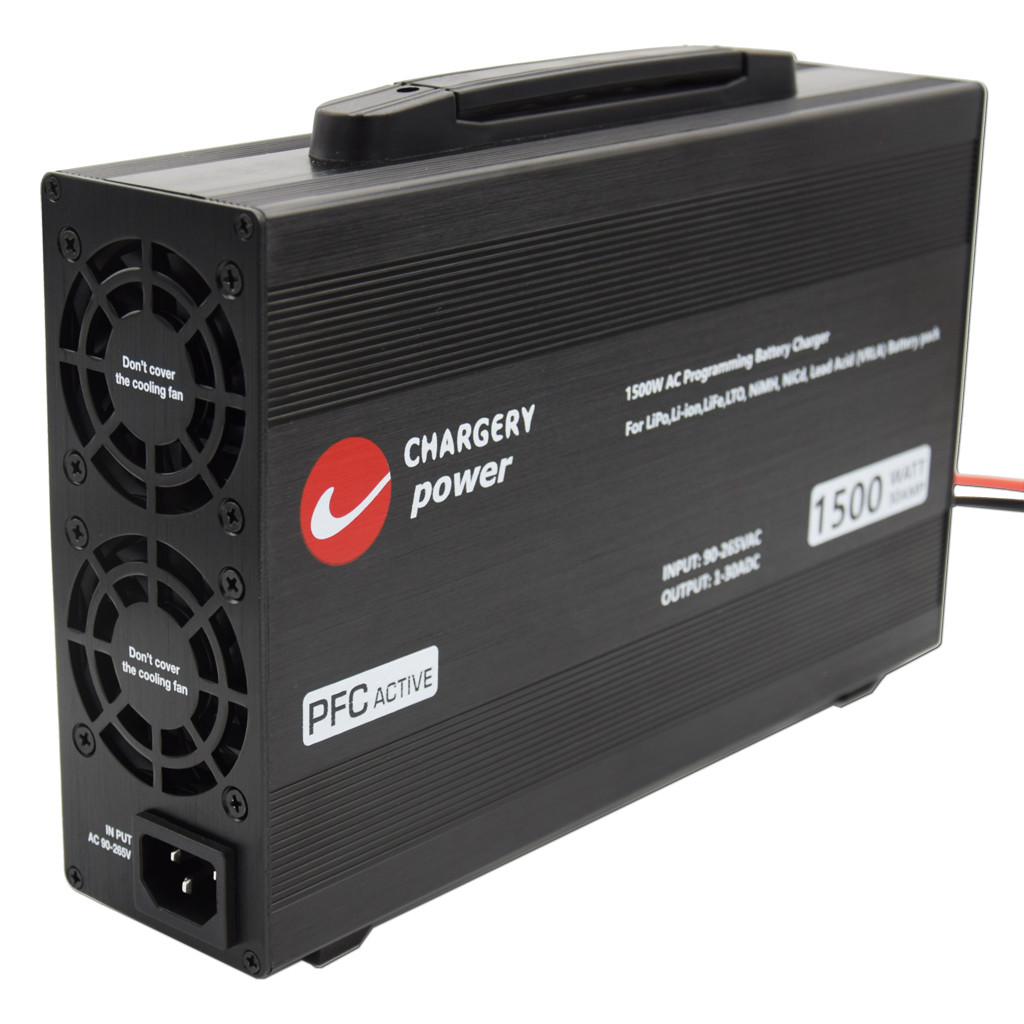

58.4V Vrla LFP ليتيم Lifepo4 شاحن البطارية 8S 12S 16S 18S مخصص 2





منحنى الشحن



من أجل أقصى قدر من سلامة البطارية، قبل الشحن، الشاحن يكتشف فولتاج البطارية ويؤكد أنها تتطابق مع إعداداتك. إذا لم تتطابق، لا تبدأ في الشحن،إذا نعم ولكن البطارية تم تفريغها عميقا، حتى الشاحن شحن المسبق له، ثم تبدأ الشحن في CC أو لا. من الشحن في CV، ثم توقف الشحن تلقائيًا وفقا لإعداد التيار النهائي الخاص بك، يمكنك شحن البطارية إلى أي مستوى SOC،مثل 90% أو 95% ببساطة تعيين الجهد النهائي ببساطةإذا قمت بتعيين إعادة تشغيل الشحن هو نعم، عندما ينخفض فولتاج البطارية إلى 5٪ من الجهد النهائي، إعادة تشغيل لشحن تلقائيا.



58.4V Vrla LFP ليتيم Lifepo4 شاحن البطارية 8S 12S 16S 18S مخصص 3



58.4V Vrla LFP ليتيم Lifepo4 شاحن البطارية 8S 12S 16S 18S مخصص 4









التطبيق

  • الطلب المنزلي
  • بطارية الدراجة الكهربائية، بطارية الدراجة الكهربائية
  • بطارية دراجة نارية كهربائية
  • سيارة كهربائية
  • بطارية السيارة الكهربائية
  • بطارية الطائرات بدون طيار
  • بطارية الطائرات بدون طيار



العملية



  1. توصيل الشاحن إلى 110/220 فولت سوكيت AC
  2. قم بتوصيل البطارية بالشاحن تأكد من أن قطبية الاتصال صحيحة
  3. تحقق من قراءة الجهد على شاشة LCD، تأكد من أنه بالقرب من الجهد الحقيقي للبطارية، إذا كان الفرق أكثر من 2 فولت، يرجى التحقق من اتصال البطارية.
  4. استدر القرص، واختيار نوع البطارية
  5. حدد معايير الشحن، بما في ذلك عدد الخلايا، تشغيل التيار، التيار النهائي، الجهد النهائي، وهلم جرا.
  6. اضغط على الزر لمدة 3 ثواني، شحن بدء شحن،
  7. في أي وقت، اضغط على الزر مرة أخرى، وتوقف عن الشحن.
  8. عندما تكون مشحونة بالكامل، سيتم عرض "تم الأمر" و صوت البيبر لمدة 10 ثوان.





58.4V Vrla LFP ليتيم Lifepo4 شاحن البطارية 8S 12S 16S 18S مخصص 5



58.4V Vrla LFP ليتيم Lifepo4 شاحن البطارية 8S 12S 16S 18S مخصص 6



58.4V Vrla LFP ليتيم Lifepo4 شاحن البطارية 8S 12S 16S 18S مخصص 7





الحماية



نوع الحماية عتبة الحماية/القيمة القصوى، التشغيل
الحماية من الفولتاج أكثر من 2 فولت إعداد، التوقف عن الشحن
تحت حماية الجهد تحت إعداد 2 فولت بعد الشحن المسبق، لا شحن
الحماية من التيار الزائد فوق إعداد 2A، توقف عن الشحن
حماية الطاقة فوق الشحنة أكثر من 1500 واط ، توقف عن الشحن
الحماية من ارتفاع درجة الحرارة فوق الإعداد، توقف عن الشحن
حماية الدوائر القصيرة انقطاع قصير على الخروج لمدة ثانية واحدة
مكافحة الشرارة - حماية المحطة من التلف قم بتوصيل البطارية بالشاحن، لا تحدث شرارة
اتصال البطارية في الاتجاه الخلفي عندما يتم توصيل البطارية بالعكس لا تظهر الجهد، لا تشحن







58.4V Vrla LFP ليتيم Lifepo4 شاحن البطارية 8S 12S 16S 18S مخصص 8

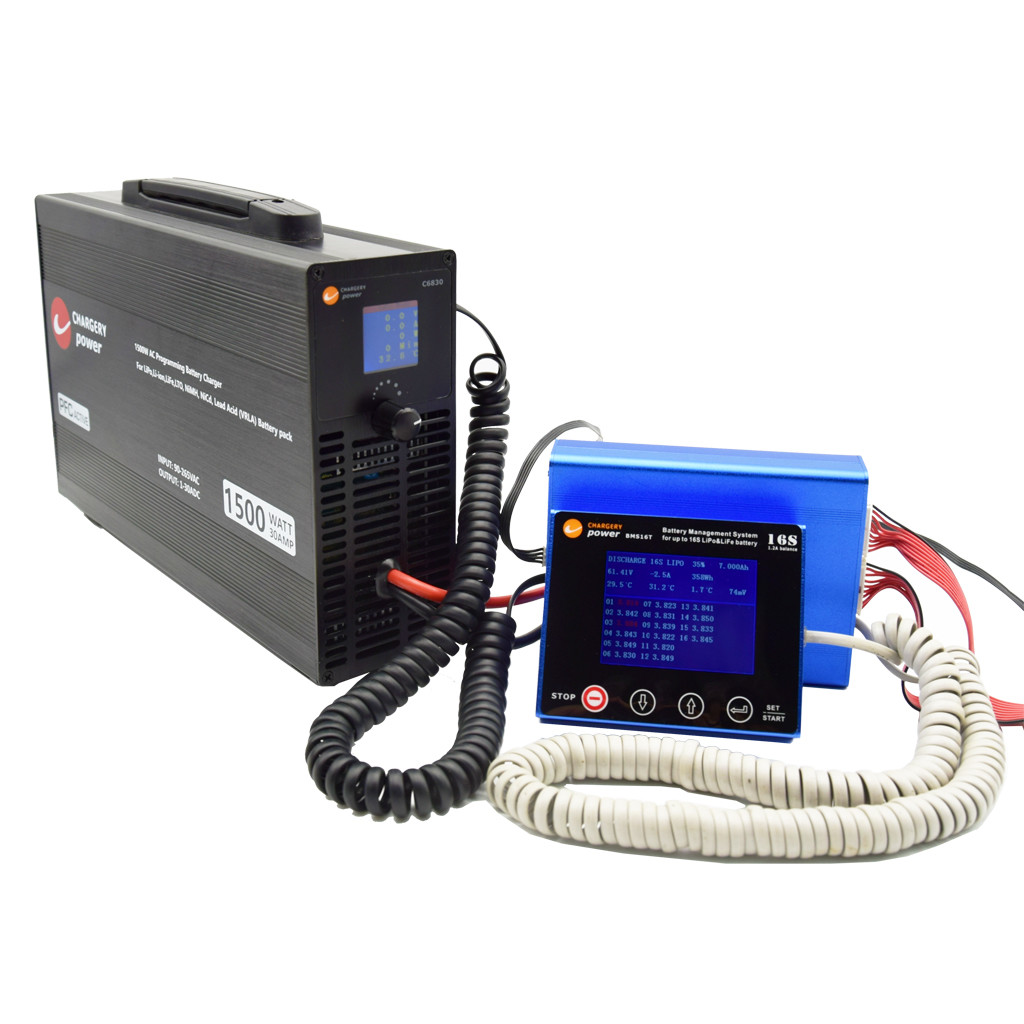

الشاحن مجهز مع BMS16T، أو BMS16P وهو نظام إدارة البطارية، يمكن مراقبة كل جهد الخلية، جهد البطارية،درجة حرارة البطارية وعائق كل خلية على 8S إلى 16S مجموعة البطارية.



58.4V Vrla LFP ليتيم Lifepo4 شاحن البطارية 8S 12S 16S 18S مخصص 9

سدادات التيار المتردد وموصولات التيار المتردد



يمكن تخصيص وصلة التيار المتردد وموصولات التيار المتردد ، والتي تليها اختيارية ، إذا لم يكن لديك متطلبات خاصة ، سنقوم بشحن لك كابل التيار المتردد العام مع وصلة التيار المتردد القياسية وفقًا لعنوان الشحن ،والمتصل الافتراضي هو XT90 الذكور، XT90 المرفق الإناث يتم شحنها لكم معا، حتى تتمكن من تمديد كابل DC لمطابقة رابط البطارية الخاصة بك، طول كابل DC يجب أن يكون أقل من 1 متر، و 12AWG على الأقل.



58.4V Vrla LFP ليتيم Lifepo4 شاحن البطارية 8S 12S 16S 18S مخصص 10



الحزمة

  • وحدة شحن أساسية: 1pcs
  • كابل الطاقة: 1 قطعة
  • إكس تي-90: 1 قطعة



قائمة الشاحنات ذات الصلة

النموذج نوع البطارية / عدد الخلايا تيار الشحن شحن الطاقة القصوى. مناسبة لـ BMS
C6050 5S-14S LiFe، وغيرها 1-55A 3000 واط BMS8T، 16T
C3060 1S-8S LiFe، وغيرها 1-60A 1500 واط BMS8T
C6830 4S-16S Li-ION&LiFe، وغيرها 1-30A 1500 واط BMS16T
C10325 4S-24S Li-ION&LiFe، وغيرها 1-25A 1500 واط BMS24T
C4012B 1S-12S Li-ION&LiFe، وغيرها 1-40A عند مدخل AC 1500 واط تيار الموازنة 1.2A أو 2A
0.1-20A عند مدخل DC 1500 واط التفريغ عند 0.1-40A 100W






58.4V Vrla LFP ليتيم Lifepo4 شاحن البطارية 8S 12S 16S 18S مخصص 11





الأسئلة الشائعة



هل يمكنني الحصول على طلب عينة للشاحن؟

ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة. العينات المختلطة مقبولة.



س2: ماذا عن الوقت المحدد؟

ج: 3-5 أيام لتحضير العينة، 5-10 أيام عمل للإنتاج الضخم.



هل لديك أي حد MOQ لطلب OEM؟

A: MOQ منخفضة، 1pc للتحقق من العينات متوفرة.



س4: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟

ج: الشحن بواسطة DHL أو UPS أو FedEx أو TNT. يستغرق الوصول 3-5 أيام. الشحن الجوي والبحري اختياري أيضًا.



س5: كيفية إجراء طلب لشاحن؟

ج: أولاً دعونا نعرف متطلباتك أو طلبك.

ثانيا نحن نقوم بالاقتباس وفقا لمتطلباتك أو اقتراحاتنا.

ثالثاً: تأكيد العينات ووضع الودائع للطلب الرسمي

رابعاً نحن نرتب الإنتاج



هل من الممكن طباعة شعاري على منتج الشاحن؟

ج: نعم، يرجى إبلاغنا رسميا قبل إنتاجنا.



س7: هل تقدمون ضمانات للمنتجات؟

ج: نعم، نحن نقدم ضمان لمدة عامين لمنتجاتنا.



س8: كيف تتعامل مع العيب؟

ج: أولاً ، يتم إنتاج منتجاتنا في نظام مراقبة جودة صارم وسيكون معدل العيب أقل من 0.2٪.

ثانيا، خلال فترة الضمان، سنرسل أضواء جديدة مع طلب جديد للكميات الصغيرة.سنقوم بإصلاحها وإرسالها إليك أو يمكننا مناقشة الحل بما في ذلك إعادة الاتصال وفقًا للموقف الحقيقي.


السؤال 9: لماذا قراءة الجهد والتيار على شاشة LCD ليست دقيقة؟

الجواب: يتم معايرة الجهد والتيار قبل الشحن، وإلا فإن الشاحن لا يعمل، لذلك يرجى التحقق من اتصال سلك الخروج، عندما المسافة بين SMPS وجهازك مشكلة،من فضلك إطالة كابل التيار المتردد لا إطالة كابل التيار المتردد (كابل الخروج)يُقترح طول كابل الخروج 1 متر (10AWG) ، أكثر من 1 متر، سيؤثر على دقة الجهد والتيار خاصة عند 30A 1500W.



لماذا لا تشحن بطاريتي؟

ج: إذا كانت قراءة فولتاج البطارية على شاشة LCD تحت الإعداد، أو إذا كانت البطارية مفرطة في الإفراز، أو إذا كانت إعداد عدد الخلايا خاطئ، أو إذا فقدت اتصال البطارية، فإن الشاحن لا يشحن.لذا تحقق من اتصال البطارية، أولا تأكد من قراءة الجهد على شاشة LCD قريبة من الجهد الحقيقي للبطارية، إذا لم يكن الشاحن لا تشحن، إذا كان نعم، يرجى تعيين معايير الشحن ثم تبدأ الشحن.



هل يمكن للشاحن التواصل مع BMS من علامات تجارية أخرى؟

ج: نعم، هناك منفذ تحكم على الشاحن، للتفاصيل يرجى الاتصال بنا.



كيفية منع أي خلية من الشحن أثناء الشحن؟

A1: مناسبة مع BMS ، BMS قطع الشحن عن طريق فصل دائرة الشحن ، مثل فصل DCC ، الإرسال ، SSR. محول البطارية.

ج2: يتناسب مع نظام شحن BMS، BMS تحكم تشغيل التيار الحالي إلى الصفر. لا قطع الشحن مرارا وتكرارا، وحفظ DCC، رلاي، SSR، أي مفتاح.



س13، هل يمكن للشاحن أن يعمل بمفرده بدون BMS؟

الجواب: نعم، لكن البطارية ربما مشحونة أكثر من اللازم.



س14، هل يمكن للشاحن مراقبة كل جهد خلية؟

ج: لا، الشاحن يراقب الكهرباء الكلية للبطارية وتيار الشحن، لا يمكن مراقبة كل جهد خلية، لذلك مع كل BMS أو لوحة حماية أخرى، البطارية غير آمنة أثناء الشحن.



س15، هل يمكن التحكم في الشاحن بواسطة جهاز خارجي؟

الجواب: نعم، جهاز خارجي يمكن أن تتحكم في تشغيل التيار حتى قطع الشحن. هو فقط ل A نسخة.



(كيو 16)هل الشاحن متوافق مع وظيفة "الربط واللعب"؟

الجواب: نعم، إذا قمت بتعيين "الشحن التلقائي" لتشغيل أثناء الشحن وتشغيل لأكثر من دقيقة واحدة، وسيتذكر الشاحن الإعدادات. في المرة القادمة التي توصيل البطارية إلى الشاحن،سيتم شحنها تلقائيًا باستخدام الإعدادات السابقةهذا الوضع يسمى وضع الشحن الذاتي، والذي يعمل مثل شاحن عادي أو عام.



ميزة الشركة

تكنولوجيا أساسية

الشاحن ومصدر الطاقة مع قوة عالية وكفاءة عالية استخدام ZVS / ZCS وتصحيح متزامنلتحقيق 94%كفاءة عاليةوحدة MCU تتحكم في الجهد الخارجي والتيار، مما يسمحمعايير الشحنليتم برمجة.

يحتوي نظام BMS على دقة عالية ويقيس جهد الخلية وتيار الشحن والفراغ ودرجة حرارة البطارية باستخدام ADC 12 بت أو 16 بت.

الشحن BMS و الشاحن يتواصلون مع بعضهم البعض، والقضاء على الحاجة إلى قطع الشحن من خلال DCC المفتوحة أو المرور.وقت الشحنويطيل عمر البطارية، دون الحاجة إلى تثبيت DCC أو رلاي لقطع الشحن عندما تصل أي خلية إلى أعلى فولتها.

ملف الشحن

تشارجي هي شركة فريدة تقريبا في سوق الطائرات بدون طيار (نموذج RC ، طائرات بدون طيار كبيرة) والسيارات الكهربائية (دراجة إلكترونية ، دراجة نارية ، دراجة نارية). لقد طورنا شاحنات AC عالية الطاقة ووحدات BMS في وقت واحد.

منذ عام 2006، لقد ركزنا على تطوير شاحنات عالية الطاقة (حتى 60A 3000W) ،محمولات الموازنة(مدخل التيار المتردد، مدخل التيار المتردد، ودخل مزدوج AC/DC) ووحدات 800A BMS لأكثر من 24S بطاريات LiPo/LiFe/LiTO.

يمكن لشواحن الشحن شحن أي نوع من البطاريات الكيميائية ، بما في ذلك LiPo ، LiFe ، Li-ion ، LiTo ، NiMh ، NiCD ، و Pb (حمض الرصاص ، بطارية VRLA).تيار الشحن,الجهد النهائي، والتيار النهائيويمكن برمجتها كلها ويتميز الشاحنات بمكافحة الشرارة وحماية القطبية العكسيةعندما تكون بطاريات عالية الجهد متصلة بشاحن أو عاكس / محمل.

وحدة شحن BMS يمكن أن تتعامل مع ما يصل إلى 800A من الشحنتيار التفريغ، مع مصمم خصيصاجهاز اتصال متزامن(دي سي سي) الذي يتضمن دائرة قمع الزيادة
