شاحن بطارية ليثيوم ليثيوم NCM Ac To Dc للطائرات بدون طيار 67.2V 4S 8S 12S 16S

6 قطع
MOQ
To be negotiated
السعر
شاحن بطارية ليثيوم ليثيوم NCM Ac To Dc للطائرات بدون طيار 67.2V 4S 8S 12S 16S
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
مواصفات
اسم المنتج: شاحن البطارية
نوع البطارية: LiPo ، NMC ، Li-ion
تيار الشحن: 1-30A قابل للتعديل
الكفاءة: 92٪ كحد أقصى.
الوزن: 3.1 كجم
الحجم: 280 * 170 * 68 ملم
إصدار الشهادات: CE RoHS
الضمان: سنتان
الشحن التلقائي: نعم..
تهمة ثلاثية: نعم..
التواصل مع BMS: نعم..
إبراز:

NCM شاحن بطارية AC إلى DC,شاحن بطاريات الطائرات بدون طيار AC إلى DC,طائرات بدون طيار شاحن الليثيوم

,

UAV Drones ac to dc battery charger

,

UAV Drones ac dc lithium charger

معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: CHARGERY
إصدار الشهادات: CE RoHS
رقم الموديل: C6830A ، C6830B
شروط الدفع والشحن
تفاصيل التغليف: 6 قطع كرتون واحد ، 19 كجم لكل كرتون
وقت التسليم: 3-10days تحت 200 قطعة
شروط الدفع: D / A ، D / P ، T / T ، MoneyGram ، ويسترن يونيون
القدرة على العرض: 1000 قطعة في الشهر
منتوج وصف

شاحن بطارية 67.2 فولت 16S LiPo Li-ion NCM للدراجة الإلكترونية والدراجات النارية الإلكترونية بدون طيار 4S 8S 12S 16S 1A إلى 30A قابل للتعديل، مناسبة لمضاعفة بطارية الكيمياء على النحو التالي.

نوع البطارية عدد الخلايا جهد الخرج/فولت جهد الشحن الطرفي لكل خلية الشحن الحالي تيار الشحن الطرفي/أ وضع الشحن
دقيقة. يكتب الأعلى.
يبو 4S-16S 7-68 2.75 4.2 4.25 1.0-30A 5-60% الشحن المسبق، CC/CV والصيانة
ليثيوم أيون 4S-16S 7-68 2.5 4.1 4.15
حياة 4S-18S 7-68 2 3.65 3.7
ليتو 5S-24S 7-68 1.5 2.7 2.7
الرصاص 6S-27S 7-68 1.75 2.4 2.5
      - دلتا الجهد / ملي فولت
      دقيقة. يكتب الأعلى.
نيمه / البلى والكادميوم آلي 7-68 فولت 100 300 1000     نسخة



شاحن البطارية C6830B هو حل شحن جدير بالثقة وعالي الجودة، مصمم خصيصًا لأنظمة البطاريات في السيارات الكهربائية. مع القدرة على شحن ما يصل إلى 16 بطاريات ليثيوم عند 30 أمبير و1500 وات عند تيار متردد 90 فولت ~ 265 فولت، فهي تتميز بحجم صغير يبلغ 68 مم فقط.





وضع العمل



وضع العمل وصف نوع البطارية
تكلفة يجب على المستخدم تحديد نوع البطارية، وضبط عدد الخلايا، وتيار الشحن، وتيار النهاية، والجهد النهائي لكل خلية، وإعادة تشغيل الشحن والشحن التلقائي، وشحن بطارية 5 مراحل إلى أي SOC LiPo، Li-ION، NCM، LiFe، LiTo، NiMh، NiCD، Pb/حمض الرصاص/VRLA
إعادة تشغيل تهمة قم بتنشيط إعادة تشغيل الشحن، عندما ينخفض ​​جهد البطارية إلى 5%، سيبدأ الشحن مرة أخرى
شحن تلقائيا قم بتنشيط الشحن التلقائي، ولا تحتاج إلى ضبط أي شيء، عند توصيل البطارية بالشاحن، سيبدأ الشاحن في الشحن وفقًا للإعدادات المسبقة تلقائيًا
تهمة التحكم عن بعد جهاز خارجي للتحكم في الشحن الحالي أو البدء أو التوقف
مزود الطاقة يمكن ضبط العمل كـ SMPS وPSU وجهد الخرج والتيار لا تقم بتوصيل أي بطارية بالشاحن





سمات

  • التحكم الذكي في الجهد الكهربي والتيار الناتج عن طريق المعالج الدقيق، معايرة 100% قبل التسليم
  • ±1% دقة الجهد والتيار
  • نشط PFC
  • تيار متردد 90-265 فولت، تشغيل عالمي
  • استهلاك منخفض للطاقة (أقل من 1 وات) في وضع الخمول ووضع الاستعداد

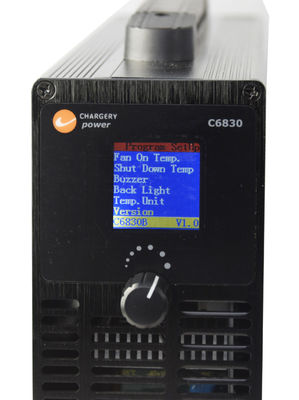

  • شاشة LCD ملونة TFT لإخراج الجهد والتيار والطاقة ودرجة الحرارة الداخلية في الوقت المحدد.
  • التيار الزائد، والجهد الزائد، والحمل الزائد، ودرجة الحرارة الزائدة، وحماية الدائرة القصيرة
  • تمت الموافقة عليها من قبل CE
  • ضمان لمدة 24 شهرًا

.



يتوفر نموذجين



وصف الوظيفة نموذج
C6830A C6830B
1.التحكم عن بعدشحن التيار بواسطة جهاز خارجي.
2. ابدأ بالشحن تلقائيًا (شحن تلقائيالوضع) بعد الاتصال بمصدر التيار المتردد والبطارية بالشاحن
3.إعادة تشغيل تهمةعندما ينخفض ​​جهد البطارية 5-10%
4.تهمة عاديةالوضع ونوع بطارية الإعداد وعدد الخلايا وجميع معلمات الشحن
5.وضع إمدادات الطاقة، 10-60 فولت قابل للتعديل، 5-30 أمبير قابل للتعديل
6.التواصل مع BMS،تيار الشحن الذي يتم التحكم فيه بواسطة Chargery BMS، يمنع أي جهد للخلية من الشحن الزائد





شاحن بطارية ليثيوم ليثيوم NCM Ac To Dc للطائرات بدون طيار 67.2V 4S 8S 12S 16S 0



شاحن بطارية ليثيوم ليثيوم NCM Ac To Dc للطائرات بدون طيار 67.2V 4S 8S 12S 16S 1



مواصفة



معلمة الإدخال قيمة
الجهد المقنن تيار متردد 110/220 فولت
الجهد المسموح به تيار متردد 90 ~ 265 فولت
التردد المقدر 50/60 هرتز
التردد مسموح 47 ~ 63 هرتز
ماكس RMS الحالي 18 أمبير عند 90 فولت، 7.5 أمبير عند 220 فولت
كفاءة 94% عند حمل 65% وإدخال 220 فولت تيار متردد
نشط PFC PF>0.99 عند 90VAC و100% من الحمل؛ PF>0.97 عند 220VAC و100% من الحمل
معلمة الإخراج قيمة
نطاق الجهد كما SMPS 10 ~ 60 فولت مبرمجة
دقة الجهد ±1%
النطاق الحالي مثل SMPS 5 ~ 30A مبرمجة
الدقة الحالية ±1%
شحن الجهد 7-68 فولت قابل للتعديل
الشحن الحالي 1-30A قابل للتعديل
قوة 1500 واط كحد أقصى.
تموج الجهد 150 مللي فولت



شاحن بطارية ليثيوم ليثيوم NCM Ac To Dc للطائرات بدون طيار 67.2V 4S 8S 12S 16S 2



منحنى الشحن



لتحقيق أقصى قدر من سلامة البطارية، قبل الشحن، يكتشف الشاحن جهد البطارية ويتأكد من مطابقته لإعداداتك. إذا لم تتطابق، فلا تبدأ في الشحن، إذا كانت الإجابة بنعم ولكن تم تفريغ البطارية بعمق، لذا قام الشاحن بشحنها مسبقًا، ثم ابدأ في الشحن عند CC أم لا. بدلاً من الشحن عند CV، ثم توقف عن الشحن تلقائيًا وفقًا لإعدادك الحالي النهائي، يمكنك شحن البطارية إلى أي مستوى SOC، مثل 90% أو 95% عن طريق ضبط الجهد النهائي ببساطة. إذا قمت بتعيين إعادة تشغيل الشحن على نعم، فعندما ينخفض ​​جهد البطارية إلى 5% من الجهد النهائي، قم بإعادة التشغيل للشحن تلقائيًا.



شاحن بطارية ليثيوم ليثيوم NCM Ac To Dc للطائرات بدون طيار 67.2V 4S 8S 12S 16S 3





شاحن بطارية ليثيوم ليثيوم NCM Ac To Dc للطائرات بدون طيار 67.2V 4S 8S 12S 16S 4





شاحن بطارية ليثيوم ليثيوم NCM Ac To Dc للطائرات بدون طيار 67.2V 4S 8S 12S 16S 5





طلب

  • تطبيق المنزل
  • الدراجة الإلكترونية، بطارية الدراجة النارية الإلكترونية
  • بطارية دراجة نارية إلكترونية
  • بطارية السيارة الإلكترونية
  • بطارية السيارة الإلكترونية
  • بطارية الطائرات بدون طيار
  • بطارية الطائرة بدون طيار



عملية





لاستخدام الشاحن،

  1. قم أولاً بتوصيله بمقبس تيار متردد 110/220 فولت.
  2. بعد ذلك، قم بتوصيل البطارية بالشاحن وتأكد من صحة القطبية.
  3. تحقق منقراءة الجهدعلى شاشة LCD وتأكد من أنها قريبة من الجهد الفعلي للبطارية. إذا كان هناك فرق يزيد عن 2 فولت، فيرجى التحقق مرة أخرى من توصيل البطارية. إذا لم تقرأ جهد البطارية بسبب محول الشحن داخل BMS المثبت في البطارية، فلن يتم شحن الشاحن.
  4. أدر المقبض الدائري لاختيار نوع البطارية المناسب.
  5. ثم قم بتعيينمعلمات الشحن، بما في ذلك عدد الخلايا، والشحن الحالي،نهاية الحالية,الجهد النهائي، وما إلى ذلك.
  6. لبدءعملية الشحن، اضغط على زر المقبض لمدة 3 ثوان.
  7. في أي وقت أثناء عملية الشحن، يمكنك الضغط على زر المقبض مرة أخرى لإيقاف الشحن.
  8. عندما يتم شحن البطارية بالكامل، ستظهر على الشاشة كلمة "تم" وستصدر صوت الصافرة لمدة 10 ثوانٍ.



تحذير



لا تشحن البطارية في وضع "إمدادات الطاقة". إنه ليس آمنًا ولا يتوقف الشاحن عن الشحن حتى عندما تكون البطارية مشحونة بالكامل.







شاحن بطارية ليثيوم ليثيوم NCM Ac To Dc للطائرات بدون طيار 67.2V 4S 8S 12S 16S 6



شاحن بطارية ليثيوم ليثيوم NCM Ac To Dc للطائرات بدون طيار 67.2V 4S 8S 12S 16S 7



شاحن بطارية ليثيوم ليثيوم NCM Ac To Dc للطائرات بدون طيار 67.2V 4S 8S 12S 16S 8



حماية



نوع الحماية عتبة الحماية/القيمة القصوى، التشغيل
حماية من الجهد الزائد أكثر من 2 فولت، توقف عن الشحن
تحت حماية الجهد تحت إعداد 2 فولت بعد الشحن المسبق، لا تقم بالشحن
أكثر من الحماية الحالية أكثر من 2 أمبير، توقف عن الشحن
حماية من الطاقة الزائدة أكثر من 1500 واط، توقف عن الشحن
حماية من درجة الحرارة الزائدة أثناء الإعداد، توقف عن الشحن
حماية ماس كهربائى ماس كهربائى على الإخراج لمدة 1 ثانية
مكافحة شرارة-حماية المحطة من التلف قم بتوصيل البطارية بالشاحن، ولا تحدث شرارة
اتصال البطارية في الاتجاه المعاكس عندما يتم توصيل البطارية في الاتجاه المعاكس. لا تظهر الجهد، لا تهمة،








شاحن بطارية ليثيوم ليثيوم NCM Ac To Dc للطائرات بدون طيار 67.2V 4S 8S 12S 16S 9







يتناسب الشاحن مع BMS16T، أو BMS16P وهو نظام إدارة البطارية، ويمكنه مراقبة كل جهد خلية، وجهد البطارية، وتيار الشحن والتفريغ، ودرجة حرارة البطارية، ومقاومة كل خلية في حزمة بطارية 8S إلى 16S.



شاحن بطارية ليثيوم ليثيوم NCM Ac To Dc للطائرات بدون طيار 67.2V 4S 8S 12S 16S 10

مقابس التيار المتردد وموصلات التيار المستمر



يمكن تخصيص قابس التيار المتردد وموصلات التيار المستمر، وفيما يلي اختياري، إذا لم تكن لديك متطلبات خاصة، فسنقوم بشحن كابل التيار المتردد العام الخاص بك مع قابس التيار المتردد القياسي وفقًا لعنوان الشحن الخاص بك، والموصل الافتراضي هو XT90 ذكر، وXT90 يتم شحن الموصل الأنثوي معًا، حتى تتمكن من تمديد كابل التيار المستمر ليتوافق مع موصل البطارية الخاص بك، ويجب أن يكون طول كابل التيار المستمر أقل من متر واحد، و14AWG على الأقل.



شاحن بطارية ليثيوم ليثيوم NCM Ac To Dc للطائرات بدون طيار 67.2V 4S 8S 12S 16S 11



طَرد

  • وحدة قاعدة الشاحن: 1 قطعة
  • كابل الطاقة: 1 قطعة
  • XT-90 موصل سالب: 1 قطعة



قائمة الشاحن ذات الصلة

نموذج نوع البطارية/عدد الخلايا الشحن الحالي قوة الشحن ماكس. تتناسب مع BMS
C6050 5S-14S الحياة، وغيرها 1-55 أ 3000 واط بي إم إس 8 تي، 16 تي
C3060 1S-8S الحياة، وغيرها 1-60 أ 1500 واط BMS8T
C6830 4S-16S ليثيوم أيون والحياة، وغيرها 1-30 أ 1500 واط BMS16T
C10325 4S-24S ليثيوم أيون والحياة، وغيرها 1-25 أ 1500 واط BMS24T
C4012B 1S-12S ليثيوم أيون والحياة، وغيرها 1-40A عند مدخل التيار المتردد 1500 واط التوازن الحالي 1.2A أو 2A
0.1-20A عند مدخل التيار المستمر 1500 واط التفريغ عند 0.1-40 أمبير 100 وات






شاحن بطارية ليثيوم ليثيوم NCM Ac To Dc للطائرات بدون طيار 67.2V 4S 8S 12S 16S 12







التعليمات



س1. هل يمكنني الحصول على عينة من أجل الشاحن؟

ج: نعم، نحن نرحب عينة من أجل اختبار والتحقق من الجودة. عينات مختلطة مقبولة.



س2. ماذا عن المهلة ؟

ج: 3-5 أيام لإعداد العينة، 5 -10 أيام عمل للإنتاج الضخم.



س3. هل لديك أي حد موك لطلب OEM؟

ج: انخفاض موك، 1PC لفحص العينة متاح.



س 4. كيف تقوم بشحن البضائع وكم من الوقت يستغرق للوصول؟

ج: الشحن عن طريق DHL أو UPS أو FedEx أو TNT. يستغرق الوصول 3-5 أيام. الشحن الجوي والبحري اختياري أيضًا.



س5. كيفية متابعة طلب الشاحن؟

ج: أولاً أخبرنا بمتطلباتك أو طلبك.

ثانيا نقتبس وفقا لمتطلباتك أو اقتراحاتنا.

ثالثًا، تقوم بتأكيد إيداع العينات والأماكن للطلب الرسمي.

رابعا نقوم بترتيب الإنتاج.



س6. هل من المناسب طباعة الشعار الخاص بي على منتج الشاحن؟

ج: نعم. يرجى اعلامنا رسميا قبل إنتاجنا.



س 7: هل تقدمون ضمانًا للمنتجات؟

ج: نعم، نحن نقدم ضمان لمدة عامين لمنتجاتنا.



س8. كيفية التعامل مع الخلل؟

ج: أولاً، يتم إنتاج منتجاتنا في نظام صارم لمراقبة الجودة وسيكون المعدل المعيب أقل من 0.2%.

ثانياً، خلال فترة الضمان، سوف نرسل مصابيح جديدة مع طلب جديد لكمية صغيرة. بالنسبة للمنتجات المعيبة، سنقوم بإصلاحها وإعادة إرسالها إليك أو يمكننا مناقشة الحل بما في ذلك إعادة الاتصال وفقًا للوضع الحقيقي.


س9. لماذا قراءة الجهد والتيار على شاشات الكريستال السائل ليست دقيقة؟

ج: تتم معايرة الجهد والتيار قبل الشحن، وإلا فلن يعمل الشاحن، لذا يرجى التحقق من اتصال سلك الإخراج، عندما تكون المسافة بين SMPS وجهازك مشكلة، يرجى إطالة كابل التيار المتردد وليس إطالة كابل التيار المستمر (كابل الإخراج) . يقترح أن طول كابل الإخراج 1 متر (10AWG)، أكثر من 1 متر، سيؤثر على دقة الجهد والتيار خاصة عند 30 أمبير 1500 وات.



س10. لماذا لا تشحن بطاريتي؟

ج: إذا كانت قراءة جهد البطارية على شاشة LCD ضمن الإعداد، أو تم تفريغ البطارية بشكل زائد، أو تم ضبط عدد الخلايا بشكل خاطئ، أو فقدان اتصال البطارية، فلن يتم شحن الشاحن. لذا تحقق من اتصال البطارية، تأكد أولاً من أن قراءة الجهد على شاشة LCD قريبة من جهد البطارية الحقيقي، وإذا لم يكن الشاحن لا يشحن، وإذا كانت الإجابة بنعم، فيرجى ضبط معلمات الشحن ثم البدء في الشحن.



س11. هل يمكن للشاحن التواصل مع BMS من ماركة أخرى؟

ج: نعم، يوجد منفذ تحكم على الشاحن، لمزيد من التفاصيل يرجى الاتصال بنا.



س12. كيفية منع أي خلية مشحونة أثناء الشحن؟

A1: يتناسب مع BMS، يقوم BMS بقطع الشحن عن طريق فصل دائرة الشحن، مثل قطع اتصال DCC، والتتابع، وSSR. تبديل البطارية.

A2: يتناسب مع شاحن BMS، التحكم في BMS تيار الشحن حتى الصفر. لا تقطع الشحن بشكل متكرر، واحفظ DCC، والتتابع، وSSR، وأي محول.



س13. هل يمكن للشاحن أن يعمل لوحده بدون BMS؟

ج: نعم، ولكن ربما تكون البطارية مشحونة أكثر من اللازم.



س14. هل يمكن للشاحن مراقبة جهد كل خلية؟

ج: لا، الشاحن يراقب إجمالي جهد البطارية وتيار الشحن، ولا يمكنه مراقبة كل جهد خلية، لذلك بدون BMS أو لوحة حماية أخرى، تكون البطارية غير آمنة أثناء الشحن.



س15. هل يمكن التحكم بالشاحن بواسطة جهاز خارجي؟

ج: نعم، يمكن للجهاز الخارجي التحكم في تيار الشحن حتى قطع الشحن. إنه فقط للإصدار.



س16.هل الشاحن متوافق مع وظيفة التوصيل والتشغيل؟

ج: نعم، إذا قمت بضبط "الشحن التلقائي" على وضع التشغيل أثناء الشحن والشحن لأكثر من دقيقة واحدة، فسوف يتذكر الشاحن الإعدادات. في المرة التالية التي تقوم فيها بتوصيل البطارية بالشاحن، سيتم شحنها تلقائيًا باستخدام الإعدادات السابقة. يُسمى هذا الوضع وضع الشحن التلقائي، والذي يعمل مثل الشاحن العادي أو العام.



ميزة الشركة

اثنين من التكنولوجيا الأساسية

يستخدم الشاحن ومصدر الطاقة ذو الطاقة العالية والكفاءة العالية ZVS/ZCS وتصحيح متزامنلتحقيق 94%كفاءة عالية. تتحكم وحدة MCU في جهد الخرج والتيار، مما يسمح للجميع بذلكمعلمات الشحنليتم برمجتها.

يتمتع نظام BMS بدقة عالية ويقيس جهد الخلية وتيار الشحن والتفريغ ودرجة حرارة البطارية باستخدام ADC 12 بت أو 16 بت.

يتواصل نظام Chargery BMS والشاحن مع بعضهما البعض، مما يلغي الحاجة إلى قطع الشحن من خلال Open DCC أو التتابع. هذه الميزة تحفظوقت الشحنويمتد عمر البطارية، دون الحاجة إلى تركيب DCC أو ريلاي لقطع الشحن عند وصول أي خلية إلى أعلى جهد لها.

ملف تعريف الشاحن

CHARGERY هي شركة فريدة تقريبًا في سوق الطائرات بدون طيار (طراز RC والطائرات الكبيرة بدون طيار) وسوق المركبات الكهربائية (الدراجة الإلكترونية والدراجات النارية الإلكترونية والسكوتر الإلكتروني). لقد قمنا بتطوير أجهزة شحن التيار المتردد عالية الطاقة ووحدات BMS في وقت واحد.

منذ عام 2006، ركزنا على تطوير أجهزة الشحن عالية الطاقة (حتى 60 أمبير 3000 واط)،شواحن التوازن(مدخل تيار متردد، ومدخل تيار مستمر، ومدخل مزدوج تيار متردد/تيار مستمر)، ووحدات BMS 800 أمبير لما يصل إلى بطاريات LiPo/LiFe/LiTO 24S.

يمكن لشواحن الشحن شحن أي نوع من البطاريات الكيميائية، بما في ذلك LiPo وLiFe وLi-ion وLiTo وNiMh وNiCD وPb (حمض الرصاص وبطارية VRLA). عدد الخلايا،تهمة الحالية,الجهد النهائي، ونهاية الحاليةيمكن برمجتها جميعًا، وتتميز أجهزة الشحن بأنها مقاومة للإشعال وحماية قطبية عكسيةعندما يتم توصيل البطاريات ذات الجهد العالي بالشاحن أو العاكس/المحمل.

يمكن لوحدات BMS الشاحنية التعامل مع ما يصل إلى 800 أمبير من الشحن وتيار التفريغ، مع تصميم خاصموصل العاصمة(DCC) الذي يتضمن دائرة قمع الطفرة.
