2 فولت 36 فولت PB VRLA بطارية ليبو AC DC شاحن التوازن

6 قطع
MOQ
To be negotiated
السعر
2 فولت 36 فولت PB VRLA بطارية ليبو AC DC شاحن التوازن
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
مواصفات
اسم المنتج: مفرغ موازن شاحن SMPS
نوع البطارية: الرصاص ، حمض الرصاص ، VRLA ، الجل
الجهد المدخل: 100-240 فولت تيار متردد و 10-30 فولت تيار مستمر
تيار الشحن: 0.1-20A, at DC input, or 1-40A, 1500W max. 0.1-20A ، عند إدخال التيار المستمر ، أو 1-40A ،
قوة الشحن: 1500W max. 1500 واط كحد أقصى. at AC input,500W max. عند إدخال التيار المتردد
تيار التفريغ: 0.1-40 أ
قوة التفريغ: 100 واط كحد أقصى.
الرصيد: 1.2A لكل خلية
عرض: شاشة LCD
تحديث USB: نعم..
الحماية: OVP ، OCP ، OTP ، OPP ، ماس كهربائى
الكفاءة: 94٪ كحد أقصى.
الأبعاد: 281 * 170 * 68 (L × W × H، مم)
الوزن: 3.5 كجم
إصدار الشهادات: CE RoHS
الضمان: 24 شهراً
إبراز:

PB بطارية AC DC شاحن التوازن,VRLA بطارية AC DC شاحن التوازن,VRLA 4s شاحن توازن الليبو

,

VRLA Battery AC DC Balance Charger

,

VRLA 4s lipo balance charger

معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: CHARGERY
إصدار الشهادات: CE RoHS
رقم الموديل: C4012B
شروط الدفع والشحن
تفاصيل التغليف: 6 قطع كرتون واحد ، 22 كجم
وقت التسليم: 10 أيام أقل من 200 قطعة
شروط الدفع: D/A، D/P، T/T، ويسترن يونيون، موني جرام
القدرة على العرض: 1000 قطعة في الشهر
منتوج وصف

36 فولت 1500 واط قابل للتعديل Pb VRLA حمض الرصاص GEL بطارية الموازنة شاحن تفريغ 2V 12V 24V 36V 40A

مناسبة لبطارية الكيمياء المتعددة كما هو موضح أدناه.

نوع البطارية عدد الخلايا الجهد الخارجي/V الشحن النهائي الجهد لكل خلية تيار الشحن التيار الحالي للشحن في المحطة/A وضع الشحن
دقيقة. النوع (ماكس)
ليبو 1S-12S 1.5-53 3.85 4.2 4.4 1.0-40A 5 إلى 20% الشحن المسبق ، CC / CV والحفاظ
LiHv 1S-12S 1.5-53 3.85 4.2 4.4
الحياة 1S-12S 1.5-53 3.2 3.65 3.75
ليتو 1S-12S 1.5-53 1.5 2.75 2.8
Pb 1S-21S 1.5-53 2.0 2.4 2.5
      - ديلتا فولتاج /mV
      دقيقة. النوع (ماكس)
NiMH /NiCd 1-35S 1.5-53 1 5 999     سي سي




في "C4012B"،جتعني شاحنبتعني الموازنة، 40 تعني 40A الحد الأقصى 40A التيار الشحن، 12 تعني ما يصل إلى 12 خلية في سلسلة.



C4012B ليست مجرد شاحن، تفريغ، الموازنة، SMPS وحدة (PSU، مصدر الطاقة) ، ولكن أيضاشاحن التوازنالتي توفر ثمانية أوضاع للعمل.وضع الشحن,حيث يجب على المستخدم اختيار نوع البطارية، وتعيين عدد الخلايا،تيار الشحن,التيار النهائي,الجهد النهائيلكل خلية، وبارامترات أخرى. يجب توصيل سلك تفريغ البطارية بالوحدة لهذا الوضع.



واحدة من المزايا الرئيسية لشاحن C4012B هي قدرته على شحن أنواع مختلفة من البطاريات ، بما في ذلك بطاريات LiPo و LiHV و LiTo و LiFe و NMC و Pb و VRLA و NiMh و NiCd. يمكن للمستخدمين ضبطالجهد النهائيوالتيار الشحن لشحن بطاريات مختلفة الجهد والقدرة.معايير الشحن، بما في ذلك التيار النهائي والجهد النهائي. أثناء الشحن ، يعرض شاشة LCD جهد البطارية ، وتيار الشحن ، والقدرة الشحنة ،وقت الشحن، ودرجة حرارة البطارية، مما يوفر معلومات واضحة ودقيقة.



يوفر C4012B نفس أنماط التشغيل بغض النظر عما إذا كان متصلًا بإدخال AC أو DC ، مما يجعله وحدة أكثر تنوعًا من تلك التي تدعم إدخال AC أو DC فقط.



عندما يتم توصيلها بإدخال التيار المتردد من 100-240 فولت ، يمكن لـ C4012B شحن وتوازن أي بطارية ليتيوم بـ 40A و 1500W ، مما يوفر حلًا قويًا للشحن.





يتم تجهيز شاحن Chargery C4012B بتكنولوجيا محول متزامن متزامن DC / DC ، مما يؤدي إلى دائرة تحويل طاقة عالية الطاقة والتيار العالي والأداء العالي.



مع أقصى طاقة شحن o تصل إلى 40A و 1500W عند مدخل AC ، و 20A و 500W عند مدخل DC ، يمكن للوحدة التعامل بفعالية مع متطلبات الشحن عالية الطاقة.الحد الأقصى لتيار الشحن / التفريغ يصل إلى 40A، مما يجعلهأمحلول شحن قوي واختبار سعة البطارية.





شاشة TFT LCD للشاحن توفر ثروة من المعلومات، بما في ذلك التيار، والجهد، والطاقة، والقدرة، والوقت،حالة العمل، درجة الحرارة، وأكثر من ذلك.ترقية برامج البرمجة الثابتةعبر منفذ USB.



مع التشغيل في جميع أنحاء العالم AC 90-265V ، يلغي الشاحن الحاجة إلى أي مفاتيح بديلة ، مما يضمن تشغيل آمن وموثوق به في جميع أنحاء العالم.استهلاك الطاقة من الشاحن أقل من 1 واط عندما لا إجراء أي برنامج في وضع مدخل التيار المتردد.





الشاحنكفاءة التحويليصل إلى 94٪ في وضع المدخلات التيار المتردد و 96٪ في وضع مدخلات التيار المتردد.مروحة تبريد ذكيةالتي تشغل تلقائيًا بناءً على درجة الحرارة وتستخدم ZVS / ZCS وتصحيح متزامنلتحقيق أقصى كفاءة



حجب

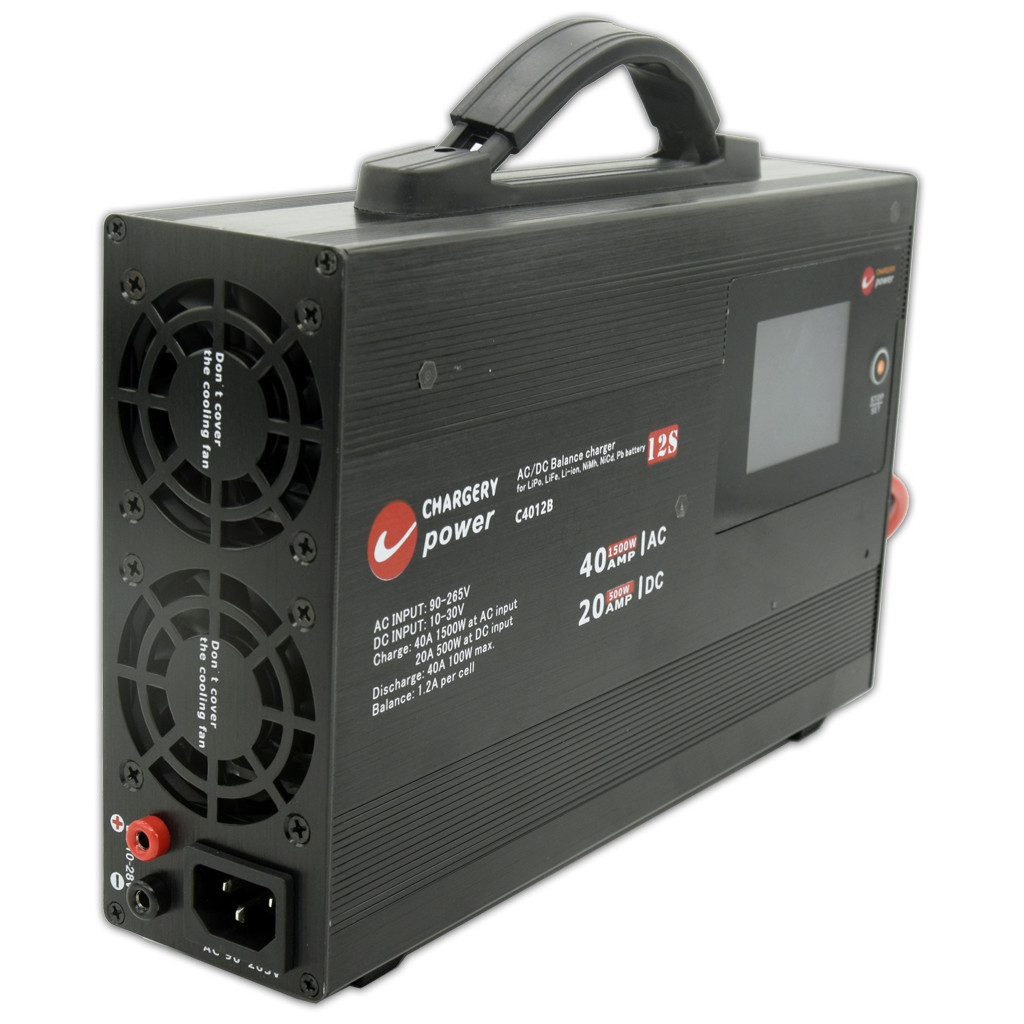

2 فولت 36 فولت PB VRLA بطارية ليبو AC DC شاحن التوازن 0



الحماية

بالإضافة إلى حماية نفسها من التلف، تم تصميم الشاحنالحماية الأمنية المثلىفي الاعتبار، مع العديد من الضمانات الحاسمة، بما في ذلك

  • حماية قطبية عكسية على كل من المدخلات والمخرجات
  • حماية ضد الشرارة عند الدخول والخروج،
  • الحماية مناتصالات بطارية خاطئة,وقت شحن مفرط، سعة شحن مفرطة، ودرجة حرارة البطارية
  • وكذلك حماية من زيادة درجة الحرارة أثناء الشحن والفراغ والتوازن.
  • كما أنها لديها حماية انقطاع قصير على المخرج، مما يجعلها أكثر أمنا وأكثر موثوقيةمحلول الشحن.



الشهادة



شاحن معتمد من قبل CE ويتوافق معالتوجيه الإلكتروني2014/30/EU،





المدخلات المترددة



  1. الجهد القياسي: AC110 / 220V
  2. الجهد المسموح به: AC90 ~ 265V
  3. التردد المحدد. :50/60 هرتز
  4. التردد المسموح به: 47-63 هرتز
  5. الحد الأقصى للتيار: 18A @ 90V ، 7.5A @ 220V
  6. الكفاءة: 94٪ عند 65٪ من الحمل و 220Vac مدخل.
  7. PFC نشط: PF>0.99 عند 90VAC و 100% من الحمل؛ PF>0.97 عند 220VAC و 100% من الحمل


مدخلات التيار المباشر



  1. الجهد الاسمي: DC 10-30V، 35V كحد أقصى.
  2. التيار الاسمي: 25A أقصى

الخروج كشاحن

1تشغيل التيار: 0.1-20A، 500W أقصى عند مدخل DC، أو 1-40A، 1500W أقصى عند مدخل AC
2التيار الحالي: 0.1-40A، 100W أقصى.
3دقة جهد الخلية: -5mV/+5mV
4التيار المتوازن: 1.2A لكل خلية فقط لبطارية LiPoly و Li-ion و LiTo و LiFePO4





العملية

  1. توصيل الشاحن إلى عقدة التيار المتردد أو عقدة التيار المتردد
  2. توصيل رابط توازن البطارية إلى الشاحن
  3. ربط سلك شحن البطارية إلى الشاحن
  4. اختر نوع البطارية
  5. اختيار وضع العمل (برنامج التشغيل)
  6. تحديد معايير التشغيل،
  7. ابدأي بالعملية

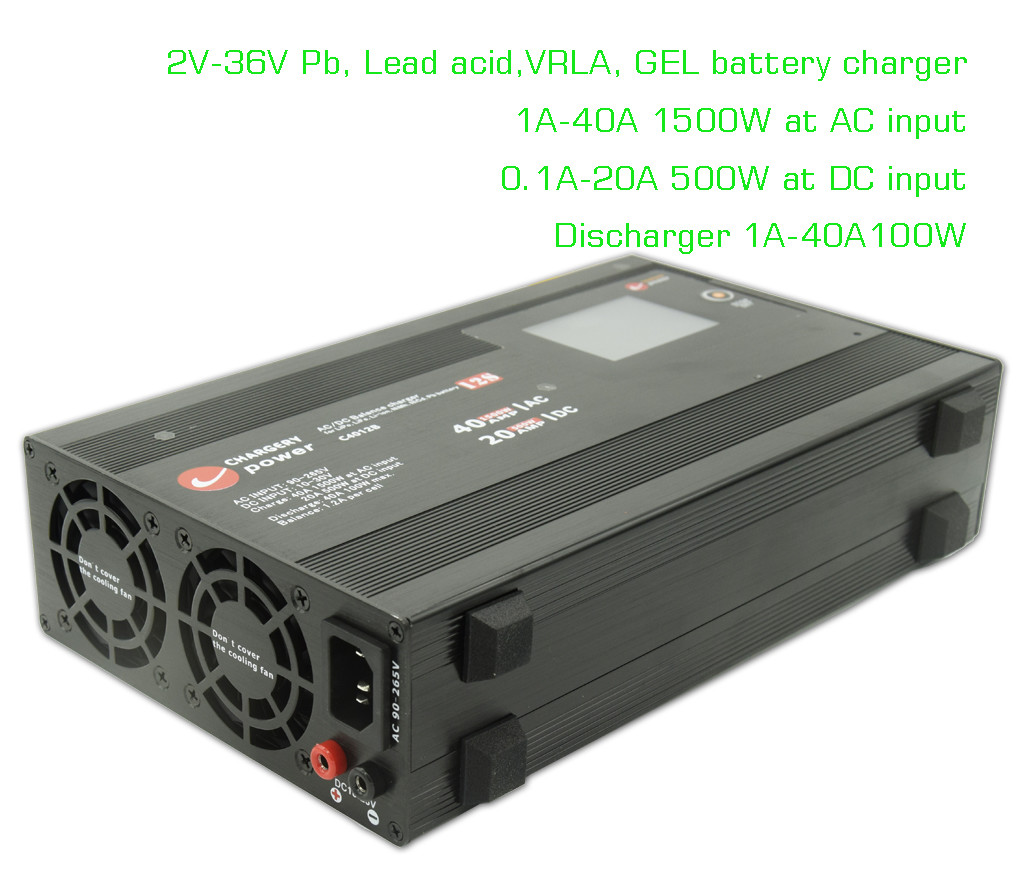

2 فولت 36 فولت PB VRLA بطارية ليبو AC DC شاحن التوازن 1

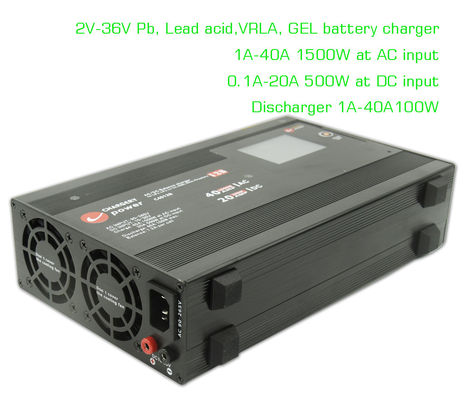

2 فولت 36 فولت PB VRLA بطارية ليبو AC DC شاحن التوازن 2

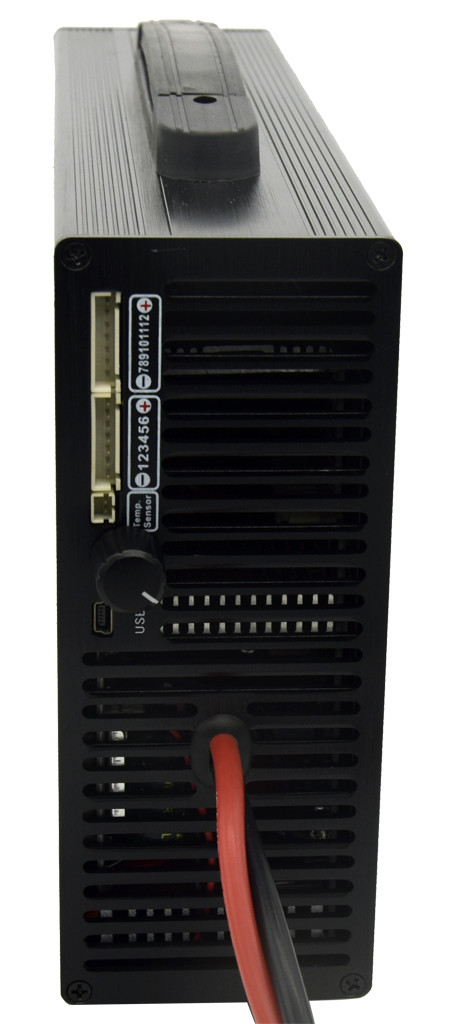

2 فولت 36 فولت PB VRLA بطارية ليبو AC DC شاحن التوازن 3







الدليل



دليل المنتج C4012B V1.30





فيديو



ما يلي هو شحن بطارية 12S LTO مع الشاحن.

رجاءً شاهدوا فيديو الشحن





الحزمة

  • وحدة شحن: 1 قطعة
  • كابل طاقة للسي دي: 1pcs، AWG14 سلك، طول 600mm مع 4mm الذهبية المرفق الذكر
  • كابل طاقة للتيار المتردد: 1 قطعة، سلك AWG14، طول 1500mm
  • خط بيانات USB: 1pcs
  • سلك استشعار درجة الحرارة: 1pcs
  • سلك المحول: 2pcs، ربط الشاحن إلى لوحة المحول
  • لوحة المحولات: 2 قطعة
  • إكس تي-90 الإناث: 1 قطعة







مخطط الاتصال



2 6S مخطط اتصال البطارية

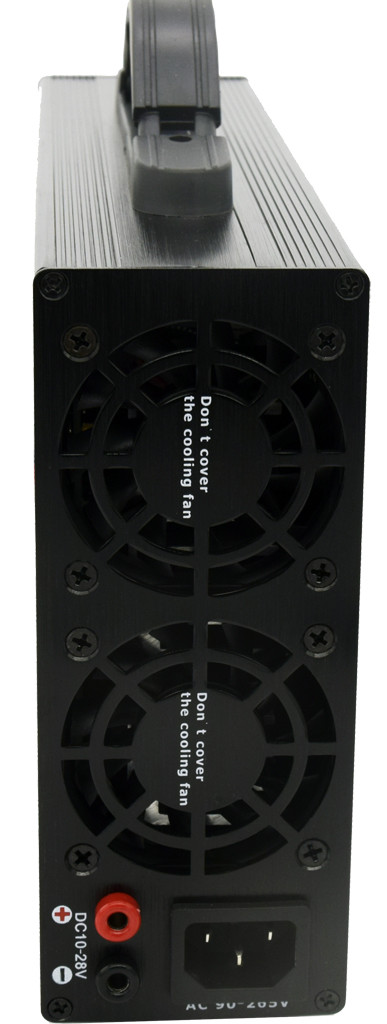

2 فولت 36 فولت PB VRLA بطارية ليبو AC DC شاحن التوازن 4









2 فولت 36 فولت PB VRLA بطارية ليبو AC DC شاحن التوازن 5



إعدادات الشحن



2 فولت 36 فولت PB VRLA بطارية ليبو AC DC شاحن التوازن 6



قياس المقاومة الداخلية للخلية



2 فولت 36 فولت PB VRLA بطارية ليبو AC DC شاحن التوازن 7



الواجهة الرئيسية



2 فولت 36 فولت PB VRLA بطارية ليبو AC DC شاحن التوازن 8



محول للكهرباء مختلفة



2 فولت 36 فولت PB VRLA بطارية ليبو AC DC شاحن التوازن 9



2 فولت 36 فولت PB VRLA بطارية ليبو AC DC شاحن التوازن 10





التطبيق

  • الطلب المنزلي
  • الدراجة الكهربائية، شاحن بطارية الدراجة الكهربائية.
  • شاحن بطاريات الدراجات النارية الكهربائية
  • شاحن بطاريات الطائرات بدون طيار
  • شاحن بطارية للطائرات بدون طيار (UAV);
  • شاحن بطاريات الطائرات بدون طيار
  • نظام PEV
  • نظام BMS
  • اختبار البطارية

شاحنتنا لديها مجموعة واسعة من التطبيقات، بما في ذلك شحن بطاريات الليثيوم الحديد الفوسفات، بطاريات ليثيوم أيون، بطاريات الليثيوم البوليمر (ليبو وليف) ،بطاريات NCM و LFP، فضلا عن بطاريات حمض الرصاص ، AGM ، VRLA ، Gel ، Wet ، والبطاريات Cal. هذا الشاحن مناسب للاستخدام في أجهزة ومعدات مختلفة ، بما في ذلك على سبيل المثال لا الحصر الأدوات الكهربائية ، الدراجات الكهربائية ،الدراجات النارية الكهربائية، المكنسة الكهربائية، AGV الكهربائية، الدراجات البخارية الكهربائية، اليخوت الكهربائية، سيارات التوازن، AGV، شاحنات الشاحنات، الطائرات بدون طيار، طائرات هليكوبتر RC، قوارب RC، سيارات RC، طائرات RC، طائرات بدون طيار، عربات الغولف، لوحات ركوب الأمواج،الروبوتات، وأنظمة تخزين الطاقة.



2 فولت 36 فولت PB VRLA بطارية ليبو AC DC شاحن التوازن 11





قائمة الشاحنات ذات الصلة

النموذج نوع البطارية / عدد الخلايا تيار الشحن شحن الطاقة القصوى. مناسبة لـ BMS
C6050 5S-14S LiFe، وغيرها 1-55A 3000 واط BMS8T، 16T
C3060 1S-8S LiFe، وغيرها 1-60A 1500 واط BMS8T
C6830 4S-16S Li-ION&LiFe، وغيرها 1-30A 1500 واط BMS16T
C10325 4S-24S Li-ION&LiFe، وغيرها 1-25A 1500 واط BMS24T
C4012B 1S-12S Li-ION&LiFe، وغيرها 1-40A عند مدخل AC 1500 واط تيار الموازنة 1.2A أو 2A
0.1-20A عند مدخل DC 1500 واط التفريغ عند 0.1-40A 100W



2 فولت 36 فولت PB VRLA بطارية ليبو AC DC شاحن التوازن 12





الأسئلة الشائعة



هل يمكنني الحصول على طلب عينة للشاحن؟

ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة. العينات المختلطة مقبولة.



س2: ماذا عن الوقت المحدد؟

ج: 3-5 أيام لتحضير العينة، 5-10 أيام عمل للإنتاج الضخم.



هل لديك أي حد MOQ لطلب OEM؟

A: MOQ منخفضة، 1pc للتحقق من العينات متوفرة.



س4: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟

ج: الشحن بواسطة DHL أو UPS أو FedEx أو TNT. يستغرق الوصول 3-5 أيام. الشحن الجوي والبحري اختياري أيضًا.



س5: كيفية إجراء طلب لشاحن؟

ج: أولاً دعونا نعرف متطلباتك أو طلبك.

ثانيا نحن نقوم بالاقتباس وفقا لمتطلباتك أو اقتراحاتنا.

ثالثاً: تأكيد العينات ووضع الودائع للطلب الرسمي

رابعاً نحن نرتب الإنتاج



هل من الممكن طباعة شعاري على منتج الشاحن؟

ج: نعم، يرجى إبلاغنا رسميا قبل إنتاجنا.



س7: هل تقدمون ضمانات للمنتجات؟

ج: نعم، نحن نقدم ضمان لمدة عامين لمنتجاتنا.



س8: كيف تتعامل مع العيب؟

ج: أولاً ، يتم إنتاج منتجاتنا في نظام مراقبة جودة صارم وسيكون معدل العيب أقل من 0.2٪.

ثانيا، خلال فترة الضمان، سنرسل أضواء جديدة مع طلب جديد للكميات الصغيرة.سنقوم بإصلاحها وإرسالها إليك أو يمكننا مناقشة الحل بما في ذلك إعادة الاتصال وفقًا للموقف الحقيقي.


السؤال 9: لماذا قراءة الجهد والتيار على شاشة LCD ليست دقيقة؟

الجواب: يتم معايرة الجهد والتيار قبل الشحن، وإلا فإن الشاحن لا يعمل، لذلك يرجى التحقق من اتصال سلك الخروج، عندما المسافة بين SMPS وجهازك مشكلة،من فضلك إطالة كابل التيار المتردد لا إطالة كابل التيار المتردد (كابل الخروج)يُقترح طول كابل الخروج 1 متر (10AWG) ، أكثر من 1 متر، سيؤثر على دقة الجهد والتيار خاصة عند 40A 1500W.



لماذا لا تشحن بطاريتي؟

ج: إذا كانت قراءة فولتاج البطارية على شاشة LCD تحت الإعداد ، أو إذا كانت البطارية مفرطة في التفريغ ، أو مجموع فولتاج الخلية لا يساوي فولتاج البطارية على منفذ الشحن مثل فقدان اتصال البطارية ،الشاحن لا يشحن. لذلك تحقق من اتصال البطارية وتوازن الخلية اتصال الأسلاك، أولا تأكد من قراءة الجهد على شاشة LCD قريبة من الجهد الحقيقي للبطارية، إذا لم يكن الشاحن لا شحن

.

هل يمكن للشاحن التواصل مع BMS؟

ج: لا



س12: كيفية منع أي خلية من الشحن أثناء الشحن؟

ج1: قم بتوصيل مرفق التوازن إلى الشاحن، واختيار وضع شحن التوازن. سيقوم الشاحن بمراقبة وتوازن كل جهد خلية أثناء الشحن.





س13، هل يمكن للشاحن أن يعمل بمفرده بدون BMS؟

الجواب: نعم، الشاحن يمكن شحن وحده، التوازن وحده، تفريغ وحده، شحن التوازن وحده، عندما شحن وحده، لا تحتاج إلى توصيل رابط التوازن البطارية إلى الشاحن،لكن الخلية ربما مشحونة.



س14، هل يمكن للشاحن مراقبة كل جهد خلية؟

ج: نعم، مراقبة وتوازن كل فولتاج الخلية أثناء الشحن أو الفراغ أو البطارية ليست في الاستخدام.



هل يمكن للشاحن أن يعمل كـ SMPS؟

الجواب: نعم، في قائمة اختيار "مدفوع الطاقة"، وحدة يمكن أن تعمل كSMPS. وحدة التردد الخروج والتيار يمكن تعيين. على وضع إمدادات الطاقة، لا توصيل أي بطارية إلى الشاحن.

ومع ذلك ، عند شحن البطارية ، يجب أن تعمل الوحدة فقط كشاحن وليس كـ SMPS.



س16: في وضع إمدادات الطاقة (SMPS) ، لماذا لا يمكن توصيل الشاحن بالبطارية وشحن البطارية؟

ج: يمكن أن يعمل، ولكن ليس آمنا.

إمدادات الطاقة ذات الوضع المبدل (SMPS) والشاحنات هي نوعان مختلفان من الأجهزة التي لها وظائف وتطبيقات مختلفة.

SMPS هو مصدر طاقة يحول الطاقة الكهربائية بكفاءة من شكل إلى آخر ، عادة من التيار المتردد إلى التيار المتردد.يتم استخدام SMPS على نطاق واسع في الأجهزة الإلكترونية لتحويل الجهد وتوفيريتم استخدام SMPS عادةً في أجهزة الكمبيوتر والتلفزيون والمعدات الصوتية والأجهزة الإلكترونية الأخرى.

الشاحن، من ناحية أخرى، هو جهاز يستخدم الطاقة الكهربائية لشحن بطارية أو جهاز تخزين الطاقة الآخر.تم تصميم الشواحن لتوفير جهد محدد والتيار إلى البطاريةيتم استخدام الشواحن عادة في المركبات الكهربائية والهواتف الذكية وأجهزة الكمبيوتر المحمولة والأجهزة المحمولة الأخرى.

باختصار، SMPS هي مصادر الطاقة التي تحول الطاقة الكهربائية من شكل إلى آخر، في حين أن الشاحنات هي أجهزة تستخدم الطاقة الكهربائية لشحن البطاريات أو أجهزة تخزين الطاقة الأخرى.بينما قد يكون هناك بعض التداخل بين الأجهزة، وهي مصممة لأغراض وتطبيقات مختلفة.

إذا كنت بحاجة إلى شحن البطارية على الفور ولكن الشاحن لا يشحنها وليس لديك شاحن آخر في متناول اليد، يرجى عدم التردد في التواصل معنا.سوف نقول لك كيفية شحنها على وضع SMPS.





ميزة الشركة

تكنولوجيا أساسية

الشاحن ومصدر الطاقة مع قوة عالية وكفاءة عالية استخدام ZVS / ZCS وتصحيح متزامنلتحقيق 94%كفاءة عاليةوحدة MCU تتحكم في الجهد الخارجي والتيار، مما يسمحمعايير الشحنليتم برمجة.

يحتوي نظام BMS على دقة عالية ويقيس جهد الخلية وتيار الشحن والفراغ ودرجة حرارة البطارية باستخدام ADC 12 بت أو 16 بت.

الشحن BMS و الشاحن يتواصلون مع بعضهم البعض، والقضاء على الحاجة إلى قطع الشحن من خلال DCC المفتوحة أو المرور.وقت الشحنويطيل عمر البطارية، دون الحاجة إلى تثبيت DCC أو رلاي لقطع الشحن عندما تصل أي خلية إلى أعلى فولتها.



ملف الشحن

تشارجي هي شركة فريدة تقريبا في سوق الطائرات بدون طيار (نموذج RC ، طائرات بدون طيار كبيرة) والسيارات الكهربائية (دراجة إلكترونية ، دراجة نارية ، دراجة نارية). لقد طورنا شاحنات AC عالية الطاقة ووحدات BMS في وقت واحد.

منذ عام 2006، لقد ركزنا على تطوير شاحنات عالية الطاقة (حتى 60A 3000W) ،محمولات الموازنة(مدخل التيار المتردد، مدخل التيار المتردد، ودخل مزدوج AC/DC) ووحدات 800A BMS لأكثر من 24S بطاريات LiPo/LiFe/LiTO.

يمكن لشواحن الشحن شحن أي نوع من البطاريات الكيميائية ، بما في ذلك LiPo ، LiFe ، Li-ion ، LiTo ، NiMh ، NiCD ، و Pb (حمض الرصاص ، بطارية VRLA).تيار الشحن,الجهد النهائي، والتيار النهائيويمكن برمجتها كلها ويتميز الشاحنات بمكافحة الشرارة وحماية القطبية العكسيةعندما تكون بطاريات عالية الجهد متصلة بشاحن أو عاكس / محمل.

وحدة شحن BMS يمكن أن تتعامل مع ما يصل إلى 800A من الشحنتيار التفريغ، مع مصمم خصيصاجهاز اتصال متزامن(دي سي سي) الذي يتضمن دائرة قمع الزيادة
