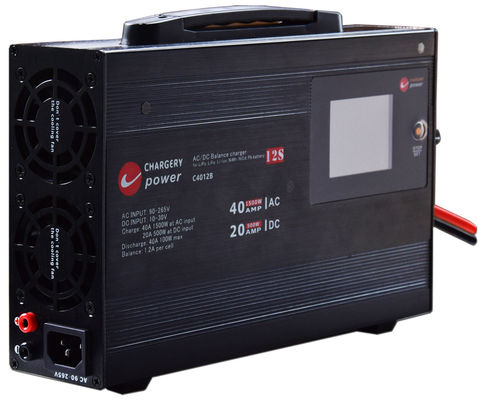

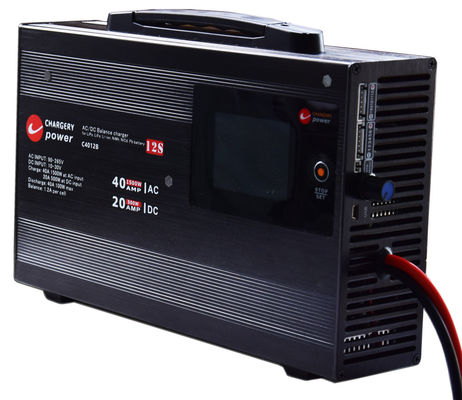

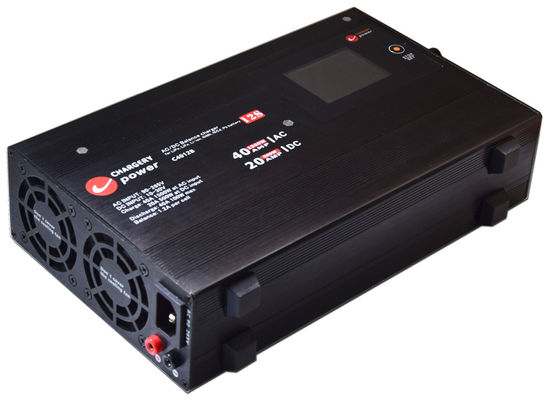

48 فولت 1500W قابل للتعديل بطارية موازنة شاحن تفريغ 4S 6S 8S 12S LiPo NMC LiFe LiTo Pb 40A
مناسبة لبطارية الكيمياء المتعددة كما هو موضح أدناه.
| نوع البطارية | عدد الخلايا | الجهد الخارجي/V | الشحن النهائي الجهد لكل خلية | تيار الشحن | التيار الحالي للشحن في المحطة/A | وضع الشحن | ||
| دقيقة. | النوع | (ماكس) | ||||||
| ليبو | 1S-12S | 1.5-53 | 3.85 | 4.2 | 4.4 | 1.0-40A | 5 إلى 20% | الشحن المسبق ، CC / CV والحفاظ |
| LiHv | 1S-12S | 1.5-53 | 3.85 | 4.2 | 4.4 | |||
| الحياة | 1S-12S | 1.5-53 | 3.2 | 3.65 | 3.75 | |||
| ليتو | 1S-12S | 1.5-53 | 1.5 | 2.75 | 2.8 | |||
| Pb | 1S-21S | 1.5-53 | 2.0 | 2.4 | 2.5 | |||
| - ديلتا فولتاج /mV | ||||||||
| دقيقة. | النوع | (ماكس) | ||||||
| NiMH /NiCd | 1-35S | 1.5-53 | 1 | 5 | 999 | سي سي |
||
C4012B ليست مجرد شاحن، تفريغ، الموازنة، SMPS وحدة (PSU، مصدر الطاقة) ، ولكن أيضاشاحن التوازنالذي يقدم ثمانية أنماط عمل.
| وضع العمل | الوصف | نوع البطارية |
| التكلفة | يجب على المستخدم اختيار نوع البطارية، وتعيين سعة البطارية، وعدد الخلايا، وتيار الشحن، والتيار النهائي، والجهد النهائي لكل خلية وغيرها من المعلمات. | LiPo،LiHV، LiFe، LiTo، NiMh، NiCD، Pb/حمض الرصاص/VRLA |
| تكلفة الرصيد | كما نفس الإعدادات كما وضع الشحن، وتوازن فولتاج بدء، وفرق فولتاج الخلية تحتاج إلى تعيين أيضا، شحن وتوازن كل فولتاج الخلية في وقت واحد | (ليبو) ، (ليتشيف) ، (ليفي) ، (ليتو) |
| الرصيد | التوازن على الجهد الخلية في 1.2A لكل خلية، استئناف الجهد الخلية متوازنة، لا تحتاج إلى شحن أو تفريغ، فقط التوازن | (ليبو) ، (ليتشيف) ، (ليفي) ، (ليتو) |
| الإفراج | بطارية تفريغ إلى الجهد الإعدادي حتى 40A 100W | LiPo،LiHV، LiFe، LiTo، NiMh، NiCD، Pb/حمض الرصاص/VRLA |
| التخزين | شحن أو تفريغ البطارية إلى الجهد التخزين | (ليبو) ، (ليتشيف) ، (ليفي) ، (ليتو) |
| دورة | بطارية شحن وتفريغ، سعة بطارية روسوم | LiPo،LiHV، LiFe، LiTo، NiMh، NiCD، Pb/حمض الرصاص/VRLA |
| الكشف عن عائق الخلية | توصيل سلك التوازن إلى الشاحن ، وقياس عائق كل خلية وحدها أو قياس أثناء الشحن تلقائيًا | (ليبو) ، (ليتشيف) ، (ليفي) ، (ليتو) |
| إمدادات الطاقة | العمل كما SMPS، وPSU، والجهد الخارجي والتيار يمكن تعيين | لا تربط أي بطارية بالشاحن |

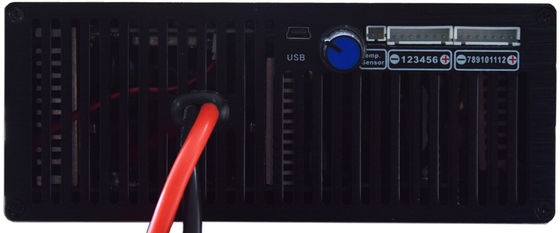

شاشة TFT LCD للشاحن توفر ثروة من المعلومات، بما في ذلك التيار، والجهد، والطاقة، والقدرة، والوقت،حالة العمل، درجة الحرارة، وأكثر من ذلك.ترقية برامج البرمجة الثابتةعبر منفذ USB.
مع التشغيل في جميع أنحاء العالم AC 90-265V ، يلغي الشاحن الحاجة إلى أي مفاتيح بديلة ، مما يضمن تشغيل آمن وموثوق به في جميع أنحاء العالم.استهلاك الطاقة من الشاحن أقل من 1 واط عندما لا إجراء أي برنامج في وضع مدخل التيار المتردد.

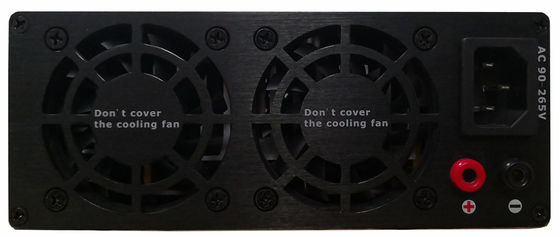

الشاحنكفاءة التحويليصل إلى 94٪ في وضع المدخلات التيار المتردد و 96٪ في وضع مدخلات التيار المتردد.مروحة تبريد ذكيةالتي تشغل تلقائيًا بناءً على درجة الحرارة وتستخدم ZVS / ZCS وتصحيح متزامنلتحقيق أقصى كفاءة
حجب
الحماية
بالإضافة إلى حماية نفسها من التلف، تم تصميم الشاحنالحماية الأمنية المثلىفي الاعتبار، مع العديد من الضمانات الحاسمة، بما في ذلك
سدادات التيار المتردد وموصولات التيار المتردد
يمكن تخصيص وصلة التيار المتردد وموصولات التيار المتردد ، والتي تليها اختيارية ، إذا لم يكن لديك متطلبات خاصة ، سنقوم بشحن لك كابل التيار المتردد العام مع وصلة التيار المتردد القياسية وفقًا لعنوان الشحن ،والمتصل الافتراضي هو XT90 الذكور، وصلة XT90 الإناث هي شحن لكم معا، حتى تتمكن من تمديد كابل DC لمطابقة وصلة البطارية الخاصة بك، طول كابل DC يجب أن يكون أقل من 1 متر، و 14AWG على الأقل.
العملية
الدليل
فيديو
ما يلي هو شحن بطارية 12S LTO مع الشاحن.
الحزمة
مخطط الاتصال
2 6S مخطط اتصال البطارية
إعدادات الشحن
قياس المقاومة الداخلية للخلية
الواجهة الرئيسية
محول للكهرباء مختلفة
التطبيق
شاحنتنا لديها مجموعة واسعة من التطبيقات، بما في ذلك شحن بطاريات الليثيوم الحديد الفوسفات، بطاريات ليثيوم أيون، بطاريات الليثيوم البوليمر (ليبو وليف) ،بطاريات NCM و LFP، فضلا عن بطاريات حمض الرصاص ، AGM ، VRLA ، Gel ، Wet ، والبطاريات Cal. هذا الشاحن مناسب للاستخدام في أجهزة ومعدات مختلفة ، بما في ذلك على سبيل المثال لا الحصر الأدوات الكهربائية ، الدراجات الكهربائية ،الدراجات النارية الكهربائية، المكنسة الكهربائية، AGV الكهربائية، الدراجات البخارية الكهربائية، اليخوت الكهربائية، سيارات التوازن، AGV، شاحنات الشاحنات، الطائرات بدون طيار، طائرات هليكوبتر RC، قوارب RC، سيارات RC، طائرات RC، طائرات بدون طيار، عربات الغولف، لوحات ركوب الأمواج،الروبوتات، وأنظمة تخزين الطاقة.
| النموذج | نوع البطارية / عدد الخلايا | تيار الشحن | شحن الطاقة القصوى. | مناسبة لـ BMS |
| C6050 | 5S-14S LiFe، وغيرها | 1-55A | 3000 واط | BMS8T، 16T |
| C3060 | 1S-8S LiFe، وغيرها | 1-60A | 1500 واط | BMS8T |
| C6830 | 4S-16S Li-ION&LiFe، وغيرها | 1-30A | 1500 واط | BMS16T |
| C10325 | 4S-24S Li-ION&LiFe، وغيرها | 1-25A | 1500 واط | BMS24T |
| C4012B | 1S-12S Li-ION&LiFe، وغيرها | 1-40A عند مدخل AC | 1500 واط | تيار الموازنة 1.2A أو 2A |
| 0.1-20A عند مدخل DC | 1500 واط | التفريغ عند 0.1-40A 100W |
الأسئلة الشائعة
هل يمكنني الحصول على طلب عينة للشاحن؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة. العينات المختلطة مقبولة.
س2: ماذا عن الوقت المحدد؟
ج: 3-5 أيام لتحضير العينة، 5-10 أيام عمل للإنتاج الضخم.
هل لديك أي حد MOQ لطلب OEM؟
A: MOQ منخفضة، 1pc للتحقق من العينات متوفرة.
س4: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟
ج: الشحن بواسطة DHL أو UPS أو FedEx أو TNT. يستغرق الوصول 3-5 أيام. الشحن الجوي والبحري اختياري أيضًا.
س5: كيفية إجراء طلب لشاحن؟
ج: أولاً دعونا نعرف متطلباتك أو طلبك.
ثانيا نحن نقوم بالاقتباس وفقا لمتطلباتك أو اقتراحاتنا.
ثالثاً: تأكيد العينات ووضع الودائع للطلب الرسمي
رابعاً نحن نرتب الإنتاج
هل من الممكن طباعة شعاري على منتج الشاحن؟
ج: نعم، يرجى إبلاغنا رسميا قبل إنتاجنا.
س7: هل تقدمون ضمانات للمنتجات؟
ج: نعم، نحن نقدم ضمان لمدة عامين لمنتجاتنا.
س8: كيف تتعامل مع العيب؟
ج: أولاً ، يتم إنتاج منتجاتنا في نظام مراقبة جودة صارم وسيكون معدل العيب أقل من 0.2٪.
ثانيا، خلال فترة الضمان، سنرسل أضواء جديدة مع طلب جديد للكميات الصغيرة.سنقوم بإصلاحها وإرسالها إليك أو يمكننا مناقشة الحل بما في ذلك إعادة الاتصال وفقًا للموقف الحقيقي.
السؤال 9: لماذا قراءة الجهد والتيار على شاشة LCD ليست دقيقة؟
الجواب: يتم معايرة الجهد والتيار قبل الشحن، وإلا فإن الشاحن لا يعمل، لذلك يرجى التحقق من اتصال سلك الخروج، عندما المسافة بين SMPS وجهازك مشكلة،من فضلك إطالة كابل التيار المتردد لا إطالة كابل التيار المتردد (كابل الخروج)يُقترح طول كابل الخروج 1 متر (10AWG) ، أكثر من 1 متر، سيؤثر على دقة الجهد والتيار خاصة عند 40A 1500W.
لماذا لا تشحن بطاريتي؟
ج: إذا كانت قراءة فولتاج البطارية على شاشة LCD تحت الإعداد ، أو إذا كانت البطارية مفرطة في التفريغ ، أو مجموع فولتاج الخلية لا يساوي فولتاج البطارية على منفذ الشحن مثل فقدان اتصال البطارية ،الشاحن لا يشحن. لذلك تحقق من اتصال البطارية وتوازن الخلية اتصال الأسلاك، أولا تأكد من قراءة الجهد على شاشة LCD قريبة من الجهد الحقيقي للبطارية، إذا لم يكن الشاحن لا شحن
.
هل يمكن للشاحن التواصل مع BMS؟
ج: لا
س12: كيفية منع أي خلية من الشحن أثناء الشحن؟
ج1: قم بتوصيل مرفق التوازن إلى الشاحن، واختيار وضع شحن التوازن. سيقوم الشاحن بمراقبة وتوازن كل جهد خلية أثناء الشحن.
س13، هل يمكن للشاحن أن يعمل بمفرده بدون BMS؟
الجواب: نعم، الشاحن يمكن شحن وحده، التوازن وحده، تفريغ وحده، شحن التوازن وحده، عندما شحن وحده، لا تحتاج إلى توصيل رابط التوازن البطارية إلى الشاحن،لكن الخلية ربما مشحونة.
س14، هل يمكن للشاحن مراقبة كل جهد خلية؟
ج: نعم، مراقبة وتوازن كل فولتاج الخلية أثناء الشحن أو الفراغ أو البطارية ليست في الاستخدام.
هل يمكن للشاحن أن يعمل كـ SMPS؟
الجواب: نعم، في قائمة اختيار "مدفوع الطاقة"، وحدة يمكن أن تعمل كSMPS. وحدة التردد الخروج والتيار يمكن تعيين. على وضع إمدادات الطاقة، لا توصيل أي بطارية إلى الشاحن.
ومع ذلك ، عند شحن البطارية ، يجب أن تعمل الوحدة فقط كشاحن وليس كـ SMPS.
س16: في وضع إمدادات الطاقة (SMPS) ، لماذا لا يمكن توصيل الشاحن بالبطارية وشحن البطارية؟
ج: يمكن أن يعمل، ولكن ليس آمنا.
إمدادات الطاقة ذات الوضع المبدل (SMPS) والشاحنات هي نوعان مختلفان من الأجهزة التي لها وظائف وتطبيقات مختلفة.
SMPS هو مصدر طاقة يحول الطاقة الكهربائية بكفاءة من شكل إلى آخر ، عادة من التيار المتردد إلى التيار المتردد.يتم استخدام SMPS على نطاق واسع في الأجهزة الإلكترونية لتحويل الجهد وتوفيريتم استخدام SMPS عادةً في أجهزة الكمبيوتر والتلفزيون والمعدات الصوتية والأجهزة الإلكترونية الأخرى.
الشاحن، من ناحية أخرى، هو جهاز يستخدم الطاقة الكهربائية لشحن بطارية أو جهاز تخزين الطاقة الآخر.تم تصميم الشواحن لتوفير جهد محدد والتيار إلى البطاريةيتم استخدام الشواحن عادة في المركبات الكهربائية والهواتف الذكية وأجهزة الكمبيوتر المحمولة والأجهزة المحمولة الأخرى.
باختصار، SMPS هي مصادر الطاقة التي تحول الطاقة الكهربائية من شكل إلى آخر، في حين أن الشاحنات هي أجهزة تستخدم الطاقة الكهربائية لشحن البطاريات أو أجهزة تخزين الطاقة الأخرى.بينما قد يكون هناك بعض التداخل بين الأجهزة، وهي مصممة لأغراض وتطبيقات مختلفة.
إذا كنت بحاجة إلى شحن البطارية على الفور ولكن الشاحن لا يشحنها وليس لديك شاحن آخر في متناول اليد، يرجى عدم التردد في التواصل معنا.سوف نقول لك كيفية شحنها على وضع SMPS.
ميزة الشركة
الشاحن ومصدر الطاقة مع قوة عالية وكفاءة عالية استخدام ZVS / ZCS وتصحيح متزامنلتحقيق 94%كفاءة عاليةوحدة MCU تتحكم في الجهد الخارجي والتيار، مما يسمحمعايير الشحنليتم برمجة.
يحتوي نظام BMS على دقة عالية ويقيس جهد الخلية وتيار الشحن والفراغ ودرجة حرارة البطارية باستخدام ADC 12 بت أو 16 بت.
الشحن BMS و الشاحن يتواصلون مع بعضهم البعض، والقضاء على الحاجة إلى قطع الشحن من خلال DCC المفتوحة أو المرور.وقت الشحنويطيل عمر البطارية، دون الحاجة إلى تثبيت DCC أو رلاي لقطع الشحن عندما تصل أي خلية إلى أعلى فولتها.
تشارجي هي شركة فريدة تقريبا في سوق الطائرات بدون طيار (نموذج RC ، طائرات بدون طيار كبيرة) والسيارات الكهربائية (دراجة إلكترونية ، دراجة نارية ، دراجة نارية). لقد طورنا شاحنات AC عالية الطاقة ووحدات BMS في وقت واحد.
منذ عام 2006، لقد ركزنا على تطوير شاحنات عالية الطاقة (حتى 60A 3000W) ،محمولات الموازنة(مدخل التيار المتردد، مدخل التيار المتردد، ودخل مزدوج AC/DC) ووحدات 800A BMS لأكثر من 24S بطاريات LiPo/LiFe/LiTO.
يمكن لشواحن الشحن شحن أي نوع من البطاريات الكيميائية ، بما في ذلك LiPo ، LiFe ، Li-ion ، LiTo ، NiMh ، NiCD ، و Pb (حمض الرصاص ، بطارية VRLA).تيار الشحن,الجهد النهائي، والتيار النهائيويمكن برمجتها كلها ويتميز الشاحنات بمكافحة الشرارة وحماية القطبية العكسيةعندما تكون بطاريات عالية الجهد متصلة بشاحن أو عاكس / محمل.
وحدة شحن BMS يمكن أن تتعامل مع ما يصل إلى 800A من الشحنتيار التفريغ، مع مصمم خصيصاجهاز اتصال متزامن(دي سي سي) الذي يتضمن دائرة قمع الزيادة
