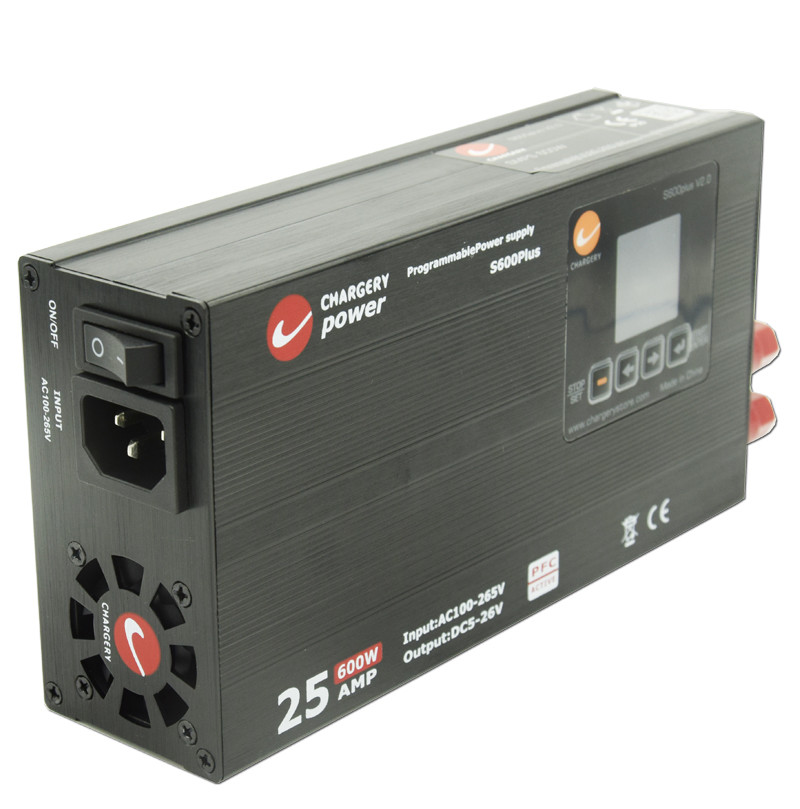

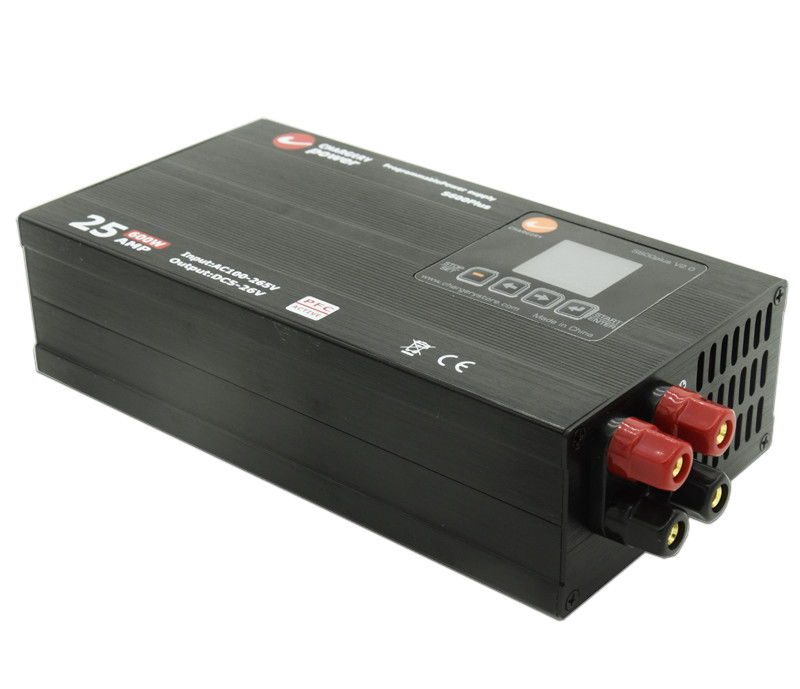

ODM RC هليكوبتر SMPS مبني على شاحن البطارية 24V 600W 1A-25A

8 قطع
MOQ
To be negotiated
السعر
ODM RC هليكوبتر SMPS مبني على شاحن البطارية 24V 600W 1A-25A
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
مواصفات
اسم المنتج: مزود الطاقة لشاحن البطارية
الجهد المدخل: 100-240 فولت تيار متردد
الجهد الخارجي: 5.0-26V قابل للتعديل
تيار الخروج: 1-25A قابل للتعديل
الطاقة الخارجة: 600 واط كحد أقصى.
دقة الجهد الحالي: ± 1%
الكفاءة: 91٪ كحد أقصى.
الحماية: OVP ، OCP ، OTP ، OPP ، ماس كهربائى
التطبيق: شاحن التوازن DC
مواد الإسكان: ألومنيوم + ABS
الوزن: 1.3 كغ
الحجم: 223 * 106 * 55 ملم
إبراز:

شاحن بطاريات أودم على أساس سمب,شاحن البطارية القائم على طائرات الهليكوبتر RC,شاحن بطارية طائرة هليكوبتر ODM rc

,

RC Helicopter smps based battery charger

,

ODM rc helicopter battery charger

معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: CHARGERY
إصدار الشهادات: CE RoHS
رقم الموديل: S600plus V2.0
شروط الدفع والشحن
تفاصيل التغليف: 8 قطع كرتون واحد ، 14.5 كجم لكل كرتون
وقت التسليم: 3-10 أيام أقل من 100 قطعة
شروط الدفع: D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام ،
القدرة على العرض: 1000 قطعة في الشهر
منتوج وصف

24 فولت 600 واط التيار الجهد القابل للتعديل الطاقة التبديلية ضيقة 68 ملم ضوضاء منخفضة SMPS 25A 24 فولت

SMPS هو مصدر طاقة مبرمج بواسطة PFC قادر على توفير مخرج 25A عند 5V-26V ، و 600W عند AC90V ~ 265V ، وكلها ضمن حجم مضغوط.يستخدم SMPS تقنيات مبتكرة لتحقيق كفاءة تصل إلى 91٪، مع الحفاظ على درجة حرارة أقل من 90 درجة مئوية. تصميمها مضغوط في 55 ملم فقط وتعمل مع ضوضاء منخفضة، وذلك بفضل مروحة التبريد التي يتم التحكم فيها حسب درجة الحرارة.



الخصائص

  •  - نعمالتحكم الذكي في الجهد الخارجي والتيار بواسطة المعالج الدقيق ، معايرة بنسبة 100٪ قبل التسليم
  • ± 1% دقة الجهد والتيار
  • PFC النشط: التيار الداخلي المتردد الأصغر أقل من التداخلات، ويتوافق مع لائحة المفوضية الأوروبية رقم 278/2009 و Energy Star الإصدار 2.0
  • التيار الترددي 90-265 فولت في جميع أنحاء العالم
  • حتى 90% من كفاءة التحويل
  • فولتاج الخروج القابل للبرمجة من 5 فولت إلى 26 فولت
  • التيار الخارجي القابل للبرمجة من 1A إلى 25A
  • إنتاج شاشة LCD ملونة TFT الجهد والتيار والطاقة ودرجة الحرارة الداخلية في الوقت المناسب.
  • 1 مروحة التبريد الذكية تشغيل على درجة الحرارة تلقائيًا
  • 2 أزواج من وصلة ذهبية بقوة 4.0 ملم تصل إلى 25A لكل مخرج



المواصفات



المعلمات المدخلة القيمة
الجهد القياسي AC110 / 220V
الجهد المسموح به AC90 ~ 265V
التردد المسموح به 50/60 هرتز
التكرار المسموح به 47 ~ 63 هرتز
الحد الأقصى لتيار RMS 8A @ 90V ، 3.3A @ 220V
الكفاءة 91٪ عند 60٪ من الحمل و 220Vac مدخل
PFC النشط PF>0.99 عند 90VAC و 100% من الحمل؛ PF>0.97 عند 220VAC و 100% من الحمل
المعلم الخارجي القيمة
نطاق الجهد المزدوج 5 ~ 26 فولت مبرمجة ، ومخرج منفذ USB 5.0 فولت 500mA
دقة الجهد ± 1%
الدقة الحالية ± 1%
الجهد الترددي 200mV
النطاق الحالي 25A كحد أقصى
القوة 600واط كحد أقصى







التطبيق

  • الطلب المنزلي
  • شاحن 12-24 فولت متزامن، شاحن التوازن لنموذج RC
  • طائرة هليكوبتر و شاحن بطارية طائرات





ملف الشحن

تشارجي هي شركة فريدة تقريبا في سوق الطائرات بدون طيار (نموذج RC ، طائرات بدون طيار كبيرة) و EV (دراجة إلكترونية ، دراجة نارية إلكترونية ، سكوتر إلكتروني) ، قمنا بتطوير شاحن AC عالي الطاقة و BMS في نفس الوقت.
من عام 2006، ونحن نركز على تطوير شاحن عالية الطاقة (حتى 60A 3000W) ، شاحن التوازن (مدخل AC، مدخل DC ودخل AC / DC مزدوج) و 800A BMS لما يصل إلى 24S بطارية LiPo / LiFe / LiTO.
يمكن لشاحن الشحن شحن أي بطارية كيميائية بما في ذلك LiPo، LiFe، Li-ion، LiTo، NiMh، NiCD و Pb (حمض الرصاص، بطارية VRLA) ، عدد الخلايا، تشغيل التيار،يمكن برمجة الجهد النهائي والتيار النهائيو أدركحماية ضد الشرارة والقطبية العكسية عند توصيل بطارية الجهد العالي بشاحن أو عاكس ((شاحن).
شحن BMS يمكن أن تتعامل مع ما يصل إلى 800A شحن وتفريغ التيار، مصممة خصيصا DCC (مواصلة الاتصال) مدمجة في زيادةدائرة قمع



العملية



  1. قم بتوصيل SMPS إلى مصدر 110/220V AC
  2. شغل مفتاح الطاقة
  3. ضبط الجهد الخارجي عن طريق الضغط على زر فوق أو أسفل.
  4. اضغط على زر SET لمدة 3 ثواني ، اختر Max. إعداد التيار ، اضغط على زر UP و DOWN لتحديد الحد الأقصى للتيار الخارجي.
  5. اضغط على زر البدء لمدة 3 ثواني، وسيتم تشغيل SMPS، وسوف يعرض شاشة LCD الجهد والتيار.
  6. قم بتوصيل الجهاز المناسب إلى SMPS ، ويجب أن يكون فولتاج مدخل الجهاز يتراوح بين 5 فولت و 24 فولت.
  7. ضبط الجهد أثناء العمل بسهولة عن طريق الضغط على زر فوق أو أسفل مرة أخرى.



واجهة العملية

إعداد البرنامج تشغيل بعد الضغط على زر البدء
ODM RC هليكوبتر SMPS مبني على شاحن البطارية 24V 600W 1A-25A 0 ODM RC هليكوبتر SMPS مبني على شاحن البطارية 24V 600W 1A-25A 1





رسالة خطأ



معلومات عن الخطأ الوصف العرض
الجهد المفرط الجهد الخارجي فوق 2 فولت من قيمة الإعداد لمدة 2 ثانية، S600PLUS إيقاف التشغيل تلقائيًا وتشغيل يدويًا على صفحة الطاقة قبالة، يتم عرض الجهد فوق
التيار الزائد التيار الخارجي أكثر من 2A من الإعداد لمدة 2 ثانية، S600PLUS إيقاف التشغيل تلقائيًا وتشغيل يدويًا على صفحة الطاقة المقطوعة، يتم عرض OVER CURRENT.
زيادة درجة الحرارة درجة حرارة المغسلة الحرارية فوق 100 °C لمدة 2 ثانية، S600PLUS إيقاف التشغيل تلقائيًا وتشغيل تلقائيًا في صفحة الطاقة المقطوعة، يتم عرض "تحت درجة الحرارة".
مقطع قصير الجهد الخارجي هو أقل من 4 فولت لمدة 2 ثانية و 3 مرات بشكل متكرر، S600plus إيقاف التشغيل تلقائيًا، وتشغيل يدويًا على صفحة الطاقة قبالة، يتم عرض الدائرة المختصرة









PFC النشط





ODM RC هليكوبتر SMPS مبني على شاحن البطارية 24V 600W 1A-25A 2

ODM RC هليكوبتر SMPS مبني على شاحن البطارية 24V 600W 1A-25A 3







الحزمة

  • وحدة S600 الأساسية: 1 قطعة
  • كابل الطاقة: 1 قطعة
  • دليل: 1 قطعة





قائمة SMPS ذات الصلة

النموذج الجهد الخارجي تيار الخروج أقصى قدر من الطاقة العرض
S400 V30 10V-30V 13.5A أقصى. 400 واط مصباح LED الرقمي
S600PLUS V20 5-26 فولت 1-25A قابل للتعديل 600 واط شاشة LCD ملونة
S1200 V30 12V-24V 50A كحد أقصى 1200 واط مصباح LED الرقمي
S1500 V30 10V-30V 1-60A قابل للتعديل 1500 واط شاشة LCD ملونة






ODM RC هليكوبتر SMPS مبني على شاحن البطارية 24V 600W 1A-25A 4







الأسئلة الشائعة



هل يمكنني الحصول على طلب عينة لـ SMPS؟

ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة. العينات المختلطة مقبولة.



س2: ماذا عن الوقت المحدد؟

ج: 3-5 أيام لتحضير العينة، 5-10 أيام عمل للإنتاج الضخم.



هل لديك أي حد MOQ لطلب OEM؟

A: MOQ منخفضة، 1pc للتحقق من العينات متوفرة.



س4: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟

ج: الشحن بواسطة DHL أو UPS أو FedEx أو TNT. يستغرق الوصول 3-5 أيام. الشحن الجوي والبحري اختياري أيضًا.



س5: كيفية إجراء أمر لـ SMPS؟

ج: أولاً دعونا نعرف متطلباتك أو طلبك.

ثانيا نحن نقوم بالاقتباس وفقا لمتطلباتك أو اقتراحاتنا.

ثالثاً: تأكيد العينات ووضع الودائع للطلب الرسمي

رابعاً نحن نرتب الإنتاج



هل من الممكن طباعة شعاري على منتج SMPS؟

ج: نعم، يرجى إبلاغنا رسميا قبل إنتاجنا.



س7: هل تقدمون ضمانات للمنتجات؟

ج: نعم، نحن نقدم ضمان لمدة عامين لمنتجاتنا.



س8: كيف تتعامل مع العيب؟

ج: أولاً ، يتم إنتاج منتجاتنا في نظام مراقبة جودة صارم وسيكون معدل العيب أقل من 0.2٪.

ثانيا، خلال فترة الضمان، سنرسل أضواء جديدة مع طلب جديد للكميات الصغيرة.سنقوم بإصلاحها وإرسالها إليك أو يمكننا مناقشة الحل بما في ذلك إعادة الاتصال وفقًا للموقف الحقيقي.



السؤال 9: لماذا قراءة الجهد والتيار على شاشة LCD ليست دقيقة؟

الجواب: يتم معايرة الجهد والتيار قبل الشحن، وإلا فإن SMPS لا تعمل، لذلك يرجى التحقق من اتصال الأسلاك الخروج، عندما المسافة بين SMPS والجهاز الخاص بك هي مشكلة،من فضلك إطالة كابل التيار المتردد لا إطالة كابل التيار المتردد (كابل الخروج)يُقترح طول كابل الخروج 1 متر (14AWG) ، أكثر من 1 متر، سيؤثر على دقة الجهد والتيار عند 25A.
