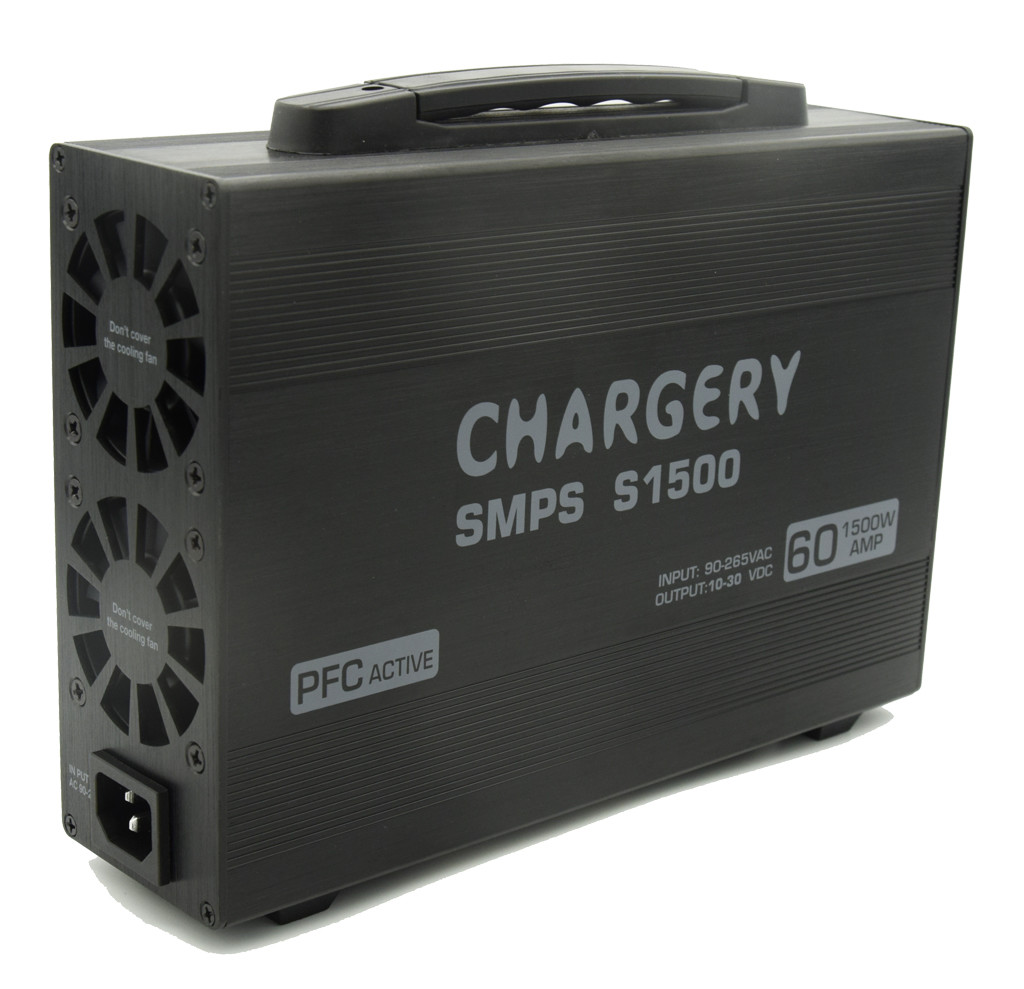

24 فولت 1500 واط التيار القابل للتعديل التيار التبديلي مصدر الطاقة المدمج 68 ملم ضوضاء منخفضة SMPS 60A 30 فولت
S1500 هو SMPS مبرمج بواسطة PFC قادر على تقديم إنتاج 60A عند 10V-30V ، و 1500W عند AC90V ~ 265V ، وكلها ضمن حجم مضغوط.تم استخدام تقنيات مبتكرة في SMPS، مما يسمح لها بتحقيق كفاءة تصل إلى 94٪ مع الحفاظ على درجة حرارة أقل من 80 درجة مئوية.ويعمل مع ضوضاء منخفضة بفضل مروحة التبريد التي يتم التحكم بها عن طريق درجة الحرارةقبل الشحن ، من الضروري أن يتم معايرة الجهد الخارجي والتيار لكل SMPS لضمان دقة.
الخصائص
- التحكم الذكي في الجهد الخارجي والتيار بواسطة المعالج الدقيق ، معايرة بنسبة 100٪ قبل التسليم
- ± 1% دقة الجهد والتيار
- PFC النشط: التيار الداخلي المتردد الأصغر أقل من التداخلات، ويتوافق مع لائحة المفوضية الأوروبية رقم 278/2009 و Energy Star الإصدار 2.0
- التيار الكهربائي 90-265 فولت العمل في جميع أنحاء العالم: لا تحتاج إلى أي مفتاح بديل، العمل آمن في جميع أنحاء العالم.
- استهلاك طاقة منخفض (أقل من 1 واط) في الوضع الخالي من التشغيل وفي الوضع الاحتياطي
- تصل إلى 94% من كفاءة التحويل، حجم 68 ملم فقط.
- الجهد الخارجي القابل للبرمجة من 10 فولت إلى 30 فولت
- التيار الخارجي القابل للبرمجة من 1A إلى 60A
- الحماية من التيار الزائد، والجهد الزائد، والحمل الزائد، والحرارة الزائدة، وحماية الدائرة القصيرة
- الحماية من الدائرة القصيرة على الخروج، أكثر أمانا وأكثر موثوقية.
- ضوضاء منخفضة 2 مروحة التبريد الذكية تشغيل وتعديل السرعة على درجة الحرارة تلقائيًا

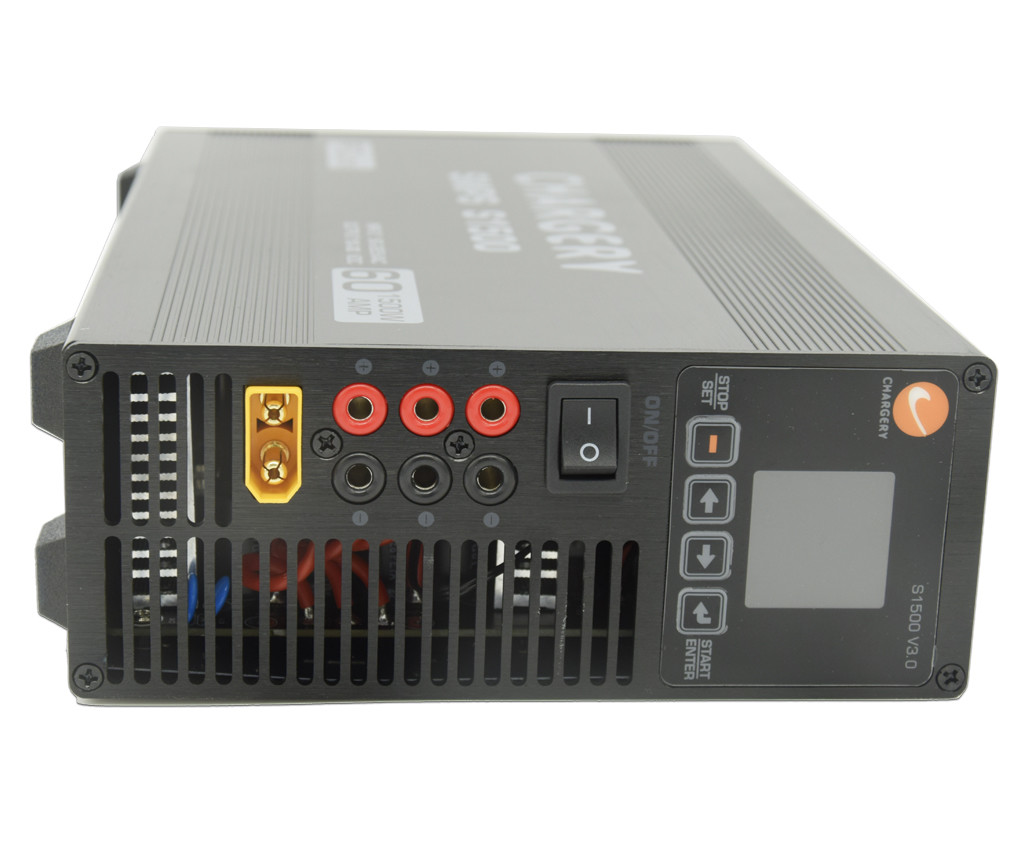

- 4 مخرجات يمكن أن تفعل المزيد من الشاحنات في وقت واحد، 3 أزواج 4.0mm وصلة ذهبية تصل إلى 20A كل
- مخرج، رابط ذهبي واحد 4.5 ملم (XT-90) تصل إلى 60A
- ZVS / ZCS والتصحيح المتزامن يضمن أعلى كفاءة.
المواصفات
| المعلمات المدخلة |
القيمة |
| الجهد القياسي |
AC110 / 220V |
| الجهد المسموح به |
AC90 ~ 265V |
| التردد المسموح به |
50/60 هرتز |
| التكرار المسموح به |
47 ~ 63 هرتز |
| الحد الأقصى لتيار RMS |
18A @ 90V، 7.5A @ 220V |
| الكفاءة |
94٪ عند 65٪ من الحمل وإدخال 220Vac |
| PFC النشط |
PF>0.99 عند 90VAC و 100% من الحمل؛ PF>0.97 عند 220VAC و 100% من الحمل |
| المعلم الخارجي |
القيمة |
| نطاق الجهد |
10 ~ 30 فولت مبرمجة |
| دقة الجهد |
± 1% |
| الدقة الحالية |
± 1% |
| الجهد الترددي |
150mV |
| النطاق الحالي |
1 ~ 60A مبرمجة |
| القوة |
1500واط كحد أقصى |
التطبيق
- الطلب المنزلي
- شاحن 10-30 فولت متزامن، شاحن التوازن لنموذج RC
- شاحن بطارية طائرة هليكوبتر
الميزة
تكنولوجيا أساسية
طاقة عالية و شاحن عالية الكفاءة ومصدر الطاقة تبنيZVS / ZCS والتصحيح المتزامن تحقق 94٪ من الكفاءة العالية ، وتحكم الجهد الخارجي والتيار بواسطة MCU يجعل جميع معايير الشحن يمكن برمجتها.
تتبنى نظام BMS عالي الدقة 12 بت أو 16 بت ADC لقياس جهد الخلية وتيار الشحن والفراغ ودرجة حرارة البطارية.
شحن BMS و الشاحن يتواصلان مع بعضهما البعض ، وتجنب قطع الشحن عن طريق DCC المفتوح أو المرور ، يمكن لهذه الميزة توفير وقت الشحن وتطويل عمر البطارية ،في نفس الوقت لا تحتاج إلى تثبيت DCC أو رلاي لقطع الشحن عندما أي خلية تصل إلى أعلى فولت.
ملف الشحن
تشارجي هي شركة فريدة تقريبا في سوق الطائرات بدون طيار (نموذج RC ، طائرات بدون طيار كبيرة) و EV (دراجة إلكترونية ، دراجة نارية إلكترونية ، سكوتر إلكتروني) ، قمنا بتطوير شاحن AC عالي الطاقة و BMS في نفس الوقت.
من عام 2006، ونحن نركز على تطوير شاحن عالية الطاقة (حتى 60A 3000W) ، شاحن التوازن (مدخل AC، مدخل DC ودخل AC / DC مزدوج) و 800A BMS لما يصل إلى 24S بطارية LiPo / LiFe / LiTO.
يمكن لشاحن الشحن شحن أي بطارية كيميائية بما في ذلك LiPo، LiFe، Li-ion، LiTo، NiMh، NiCD و Pb (حمض الرصاص، بطارية VRLA) ، عدد الخلايا، تشغيل التيار،يمكن برمجة الجهد النهائي والتيار النهائيو أدركحماية ضد الشرارة والقطبية العكسية عند توصيل بطارية الجهد العالي بشاحن أو عاكس ((شاحن).
شحن BMS يمكن أن تتعامل مع ما يصل إلى 800A شحن وتفريغ التيار، مصممة خصيصا DCC (مواصلة الاتصال) مدمجة في زيادةدائرة قمع
العملية
- قم بتوصيل SMPS إلى مصدر 110/220V AC
- شغل مفتاح الطاقة
- ضبط الجهد الخارجي عن طريق الضغط على زر فوق أو أسفل.
- اضغط على زر SET لمدة 3 ثواني، اختر Max. الإعداد الحالي، اضغط على زر UP و DOWN لتحديد الحد الأقصى للتيار الخارجي. اضغط SET التوقف.
- اضغط على زر البدء لمدة 3 ثواني، سيتم تشغيل SMPS، سيبين شاشة LCD الجهد والتيار، الطاقة ودرجة الحرارة.
- قم بتوصيل الجهاز المناسب إلى SMPS ، ويجب أن يكون فولتاج مدخل الجهاز يتراوح بين 10 فولت و 30 فولت.
- ضبط الجهد أثناء العمل بسهولة عن طريق الضغط على زر فوق أو أسفل مرة أخرى.
- اضغط على زر STOP وسوف SMPS إنهاء الخروج، ولكن الشاشة سيبقى على، واستهلاك الطاقة سيكون أقل من 1 واط، اغلق مفتاح الطاقة، الشاشة سَتَكُونُ مغلقة.

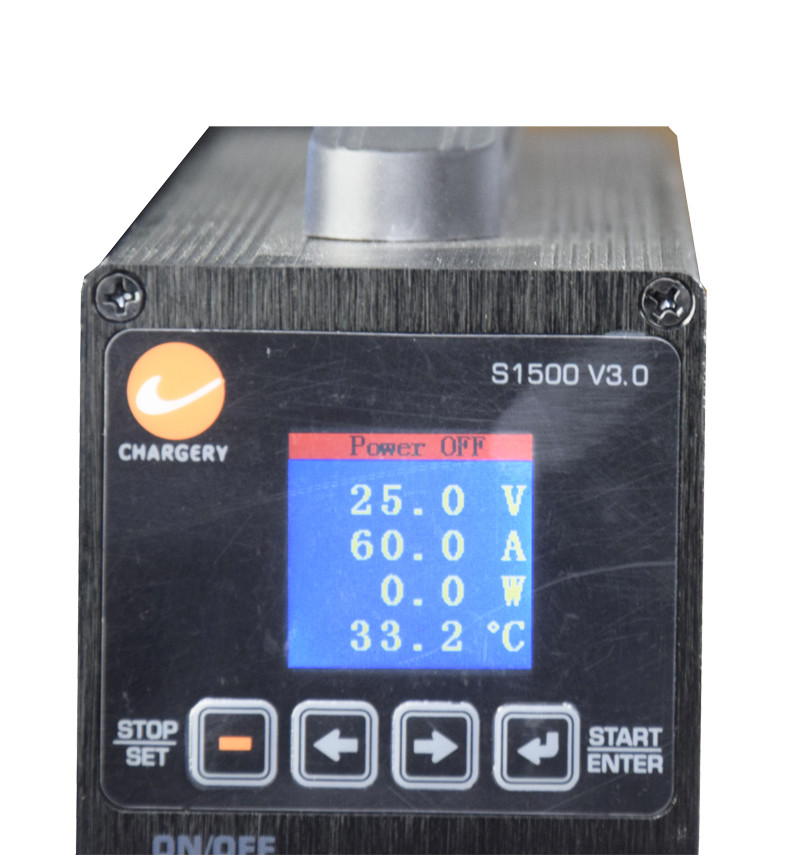

واجهة العملية
| إعداد البرنامج |
تشغيل بعد الضغط على زر البدء |
 |
|
PFC النشط
الكفاءة
الحزمة
- S1500 وحدة أساسية: 1 قطعة
- كابل الطاقة: 1 قطعة
- دليل: 1 قطعة
- إكس تي-90: 1 قطعة
| النموذج |
الجهد الخارجي |
تيار الخروج |
أقصى قدر من الطاقة |
العرض |
| S400 V30 |
10V-30V |
13.5A أقصى. |
400 واط |
مصباح LED الرقمي |
| S600PLUS V20 |
5-26 فولت |
1-25A قابل للتعديل |
600 واط |
شاشة LCD ملونة |
| S1200 V30 |
12V-24V |
50A كحد أقصى |
1200 واط |
مصباح LED الرقمي |
| S1500 V30 |
10V-30V |
1-60A قابل للتعديل |
1500 واط |
شاشة LCD ملونة
|
الأسئلة الشائعة
هل يمكنني الحصول على طلب عينة لـ SMPS؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة. العينات المختلطة مقبولة.
س2: ماذا عن الوقت المحدد؟
ج: 3-5 أيام لتحضير العينة، 5-10 أيام عمل للإنتاج الضخم.
هل لديك أي حد MOQ لطلب OEM؟
A: MOQ منخفضة، 1pc للتحقق من العينات متوفرة.
س4: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟
ج: الشحن بواسطة DHL أو UPS أو FedEx أو TNT. يستغرق الوصول 3-5 أيام. الشحن الجوي والبحري اختياري أيضًا.
س5: كيفية إجراء أمر لـ SMPS؟
ج: أولاً دعونا نعرف متطلباتك أو طلبك.
ثانيا نحن نقوم بالاقتباس وفقا لمتطلباتك أو اقتراحاتنا.
ثالثاً: تأكيد العينات ووضع الودائع للطلب الرسمي
رابعاً نحن نرتب الإنتاج
هل من الممكن طباعة شعاري على منتج SMPS؟
ج: نعم، يرجى إبلاغنا رسميا قبل إنتاجنا.
س7: هل تقدمون ضمانات للمنتجات؟
ج: نعم، نحن نقدم ضمان لمدة عامين لمنتجاتنا.
س8: كيف تتعامل مع العيب؟
ج: أولاً ، يتم إنتاج منتجاتنا في نظام مراقبة جودة صارم وسيكون معدل العيب أقل من 0.2٪.
ثانيا، خلال فترة الضمان، سنرسل أضواء جديدة مع طلب جديد للكميات الصغيرة.سنقوم بإصلاحها وإرسالها إليك أو يمكننا مناقشة الحل بما في ذلك إعادة الاتصال وفقًا للموقف الحقيقي.
السؤال 9: لماذا قراءة الجهد والتيار على شاشة LCD ليست دقيقة؟
الجواب: يتم معايرة الجهد والتيار قبل الشحن، وإلا فإن SMPS لا تعمل، لذلك يرجى التحقق من اتصال الأسلاك الخروج، عندما المسافة بين SMPS والجهاز الخاص بك هي مشكلة،من فضلك إطالة كابل التيار المتردد لا إطالة كابل التيار المتردد (كابل الخروج)يُقترح طول كابل الخروج 1 متر (10AWG) ، أكثر من 1 متر، سيؤثر على دقة الجهد والتيار خاصة عند 60A.
